XBee's Construction 16

実装 040TURBO'2007(13年の時を超えて)

2007年に040turboにトライしたこのページがGoogleで「040turbo」で3位になっているという苦笑

すでに、本拠地はブログに移行しているので、そちらへのリンクも張っておこうと思う。

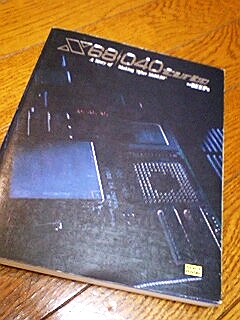

X68/040turbo本ヤフオクで見つけた1冊の本「X68/040turbo」、040ターボについて解説されたBEEPsさんの本だ。物は知っていたが安かった（1000円しなかった）こともあり即入札、そして落札。そこから始まった。

その本を読み進めていくうちに、猛烈に040turboへの興味が再燃してきた。

当時、高嶺の花で手に入らなかったX68030と040turbo。今は資金はあるが、モノが物理的に存在しない。そんなときにまたもタイミングよく040turboの動作不明品がヤフオクに出品されていた。。。だめもとで入札。特にライバルもいないで落札は3万円くらいだったか。動作未チェック品。これに今、3万出すのは中々チャレンジャーだったが、10年以上前に達成できなかった夢に少しでも近づけるのなら、そんな思いだった。

030と040turbo入手。足りないパーツは・・・

ちょうど同じ頃、これまたタイミングのいいことに、大学時代のサークルのMLで、どこかに030か 030コンパクトを譲りたいという方はいませんか、とだめもとで聞いたところ、偶然にもちょうど眠らせているという先輩を発見。

状態もとてもよく綺麗で、フタをあければメモリフルで、クロックアップ済みという最強極まった固体を適正価格で譲っていただいた。これはラッキーだった。

＃やふおくでも1ヶ月に数台は030は出ていたが、どれも5万くらいはして高価だった。

X68/040turboと説明書

落札品は040turboと説明書。説明書は040turbo本にもついてるので、実は必要ない。ひとまずブツを確認したうえで、040turbo本に従い、不足しているものを確認する。

030/040モード切替スイッチ
030/040モード切替確認LED
040用CPUヒートシンクファン

ある程度は040Excelのときと同じ要領なので、あまり苦労はしないでいけそうだった。このとき、付属していたCPUをよく確認してなかったため、後々ハマルことになる・・・。

各パーツは、秋葉原の千石電商などで入手。CPUへのファンの取り付けは両面テープでくっつけることにした。

改造開始

というわけで、簡単なところから改造をはじめていく。

まずは、フレームグランド(FG)をはずして、CPU切り替えスイッチを固定する。これがいきなり辛い。 040Excelの時も恐ろしく取れなくて、本当にこれ取れるのかな？と挫折しかけるが、気合と根性で、なんとか、切除に成功。あとは、ナットで締めて線を半田付けして完了。FGさえはずれれば、難しいところはない。

クロック引き出し線

040Turboでは、クロックが2種類必要？ということで、メインのマザーボードから、クロックを引き出す必要がある。純正の040turboでは、試しにやる方法としてICクリップによる引き出しが、掲載されているが、いきなり、ICから半田付けして引き出すのが何より安定する、とあったので、不安要素を1つでも減らすために、直に半田付けして引き出した。

引き出されるクロックはメインのマザーのオシレータに左右される。50MHzのオシレータであれば、 25MHzということか？とりあえず、クロックとグランド（GND）なので、赤と黒の線材を使用しつつ、ノイズ低減のために、よりあわせてみた。

最後にCPU切り替え状況を知らせるLEDを準備。家に余っていたオレンジ色のものを準備。問題はこれをどこにつけるかなんだが。。。040ExcleのときはHD BUSYだったのだが、そこにあるLEDをはずすのが、やや厄介だったので、後で考えることにする。理想は、POWER用のLEDを 3色にすることなのだが、回路の制作が必要になるのがネックだ。

CPUファン部分の工作

68040は68000や68030と比べて発熱量が大きいため、ヒートシンク無しや、ヒートシンクのみではやばい、ということで、FANをつける必要があるようなのだが、イマドキのPC-ATのように、 5Vや12Vが取りやすいところに出ていない。

それでなくても電源の弱い680x0。内部からひきまわすのは気がひけるのだがやむを得ない。左タワーに出てるコネクタに簡単な変換？コネクタ（またも余りパーツ）をかまして、 12VとGNDを右タワーに、底面を通してもってくる。

CPUへのファンの接着は、いつもの（？）強力両面テープ。アキバで300円くらいで購入。

起動！しない！！？？

というわけで、一通り準備ができたので電源を入れてみると・・・・

画面に規格外の周波数の入力があった、という警告が。・。。。起動しませんかーーーー（懐（謎

なんだろ、というか、この時点で、1つの勘違いをしていた。

X68030自体がすでに標準の25MHzから33MHzにクロックアップされていたので、 040TURBOに最初刺さっていた25MHz用の040を抜いて、33MHzの040を入手が必須と思いこんでしまった。

33MHz対応の040をやふおくなどで入手するために、Macのロジックボードを落札したりして、68LC040がたくさん手に入ってしまったのだが、結局、逆にこれのせいで、ずっと起動しないことに気づいたのはかなり後になってだった。。。幸い、040TURBOも壊れていなかったし、040の石自体は1000円くらいで入手できるものなので、大きな問題にはならなかったのが幸いだった（それにしても10年以上も前のボードなのに、頑丈なボードだわ）

クロックオシレータ

とりあえず、起動しないので、石以外にもオシレータを33MHz以外に、25MHz用（50MHz）他、 60MHz、64MHzと、秋葉原から調達。1つ600円くらい。結局、これが原因じゃなかったんだけど。。

スタティックカラムモードになってることが問題かと、マザーボード上のジャンパもつけたり、とったりしてみたが改善せず。。。ROMデバッガがOFFになってないかとか、一通り、色々調べて、結局、CPUが原因だったってのが。。。

ベンチマーク

とりあえず、起動はするようになったので、winner2.x　でベンチマークをとってみた。

030の方にもコンパクトフラッシュから起動できるようにするために、 CFと、CF<->SCSI変換基盤を入手はしてあるんだけど、内蔵するために必要なフラットケーブルが足りないんだよな、多分。うーむ・・・・。

あとは、040TURBOモード時のLEDをどこにつけるか、だなぁ。回路を組めば純正のPOWERLEDを 3色タイプにして、「OFF」「030ON」「040ON」ってやることもできるみたいだけど、そこまでやるかっていうと。。。
■X68000XVI+040Excel(25MHz):cache off

   Ｗｉｎｎｅｒ２．Ｘ　　Ｖｅｒ　１．１１Ｒ２
     [ All Machine Result ]           Programed By じんそん
              _____________________________________________________________________
             | 0.1-1.0 | 1.2-3.0 | 3.3-6.0 | 6.4-10.0|10.5-16.0| 17 - 26 | 28 - 46 |
 X68000      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!! 3.82倍
   float     |!!!!!!!!!!!!!!!!!!!!! 3.49倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!!! 5.60倍
   g-vram    |!!!!!!!!!!!!!! 1.92倍
   total     |$$$$$$$$$$$$$$$$$$$$$$ 3.70倍
 X68000 XVI  |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!! 2.25倍
   float     |!!!!!!!!!!!!!!! 2.05倍
   triangle  |!!!!!!!!!!!!!!!!!!!!! 3.33倍
   g-vram    |!!!!!!!!!! 1.12倍
   total     |$$$$$$$$$$$$$$$ 2.18倍
 X68030      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!! 0.64倍
   float     |!!!!!!!! 0.81倍
   triangle  |!!!!!!!!!!! 1.21倍
   g-vram    |!!!!!!!!!! 1.00倍
   total     |$$$$$$$$$ 0.91倍
 X68/040turbo|~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |! 0.18倍
   float     |!! 0.26倍
   triangle  |!!! 0.38倍
   g-vram    |!!!!!!!!! 0.98倍
   total     |$$$$ 0.44倍
              ~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~

■X68000XVI+040Excel(25MHz):cache on

   Ｗｉｎｎｅｒ２．Ｘ　　Ｖｅｒ　１．１１Ｒ２
     [ All Machine Result ]           Programed By じんそん
              _____________________________________________________________________
             | 0.1-1.0 | 1.2-3.0 | 3.3-6.0 | 6.4-10.0|10.5-16.0| 17 - 26 | 28 - 46 |
 X68000      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 27.12倍
   float     |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 17.05倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 14.40倍
   g-vram    |!!!!!!!!!!!!!!!! 2.26倍
   total     |$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ 15.20倍
 X68000 XVI  |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 16.00倍
   float     |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 10.05倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 8.56倍
   g-vram    |!!!!!!!!!!! 1.32倍
   total     |$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ 8.98倍
 X68030      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!! 4.58倍
   float     |!!!!!!!!!!!!!!!!!!!!!!! 3.96倍
   triangle  |!!!!!!!!!!!!!!!!!!!! 3.11倍
   g-vram    |!!!!!!!!!! 1.17倍
   total     |$$$$$$$$$$$$$$$$$$$$ 3.20倍
 X68/040turbo|~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!! 1.30倍
   float     |!!!!!!!!!!! 1.31倍
   triangle  |!!!!!!!!! 0.98倍
   g-vram    |!!!!!!!!!! 1.16倍
   total     |$$$$$$$$$$ 1.18倍
              ~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~

■X68030+040Turbo(32MHz):030mode cache off

   Ｗｉｎｎｅｒ２．Ｘ　　Ｖｅｒ　１．１１Ｒ２
     [ All Machine Result ]           Programed By じんそん
              _____________________________________________________________________
             | 0.1-1.0 | 1.2-3.0 | 3.3-6.0 | 6.4-10.0|10.5-16.0| 17 - 26 | 28 - 46 |
 X68000      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 5.78倍
   float     |!!!!!!!!!!!!!!!!!!!!!!! 4.08倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!! 5.18倍
   g-vram    |!!!!!!!!!!!!!!!! 2.25倍
   total     |$$$$$$$$$$$$$$$$$$$$$$$$ 4.32倍
 X68000 XVI  |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!! 3.41倍
   float     |!!!!!!!!!!!!!!!! 2.40倍
   triangle  |!!!!!!!!!!!!!!!!!!!! 3.08倍
   g-vram    |!!!!!!!!!!! 1.31倍
   total     |$$$$$$$$$$$$$$$$$ 2.54倍
 X68030      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!! 0.97倍
   float     |!!!!!!!!! 0.94倍
   triangle  |!!!!!!!!!! 1.12倍
   g-vram    |!!!!!!!!!! 1.17倍
   total     |$$$$$$$$$$ 1.04倍
 X68/040turbo|~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!! 0.27倍
   float     |!!! 0.31倍
   triangle  |!!! 0.35倍
   g-vram    |!!!!!!!!!! 1.15倍
   total     |$$$$$ 0.51倍
              ~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~

■X68030+040Turbo(32MHz):040mode cache off

   Ｗｉｎｎｅｒ２．Ｘ　　Ｖｅｒ　１．１１Ｒ２
     [ All Machine Result ]           Programed By じんそん
              _____________________________________________________________________
             | 0.1-1.0 | 1.2-3.0 | 3.3-6.0 | 6.4-10.0|10.5-16.0| 17 - 26 | 28 - 46 |
 X68000      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 5.77倍
   float     |!!!!!!!!!!!!!!!!!!!!!! 3.86倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!! 5.18倍
   g-vram    |!!!!!!!!!!!!!!! 2.19倍
   total     |$$$$$$$$$$$$$$$$$$$$$$$$ 4.24倍
 X68000 XVI  |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!! 3.40倍
   float     |!!!!!!!!!!!!!!!! 2.27倍
   triangle  |!!!!!!!!!!!!!!!!!!!! 3.08倍
   g-vram    |!!!!!!!!!!! 1.28倍
   total     |$$$$$$$$$$$$$$$$$ 2.50倍
 X68030      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!! 0.97倍
   float     |!!!!!!!! 0.89倍
   triangle  |!!!!!!!!!! 1.12倍
   g-vram    |!!!!!!!!!! 1.14倍
   total     |$$$$$$$$$$ 1.02倍
 X68/040turbo|~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!! 0.27倍
   float     |!! 0.29倍
   triangle  |!!! 0.35倍
   g-vram    |!!!!!!!!!! 1.12倍
   total     |$$$$$ 0.50倍
              ~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~

■X68030+040Turbo(32MHz):040mode cache on

   Ｗｉｎｎｅｒ２．Ｘ　　Ｖｅｒ　１．１１Ｒ２
     [ All Machine Result ]           Programed By じんそん
              _____________________________________________________________________
             | 0.1-1.0 | 1.2-3.0 | 3.3-6.0 | 6.4-10.0|10.5-16.0| 17 - 26 | 28 - 46 |
 X68000      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 26.61倍
   float     |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 13.62倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 12.18倍
   g-vram    |!!!!!!!!!!!!!!!!! 2.51倍
   total     |$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ 13.72倍
 X68000 XVI  |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 15.70倍
   float     |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 8.02倍
   triangle  |!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 7.24倍
   g-vram    |!!!!!!!!!!!! 1.46倍
   total     |$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ 8.10倍
 X68030      |~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!!!!!!!!!!!!!!! 4.49倍
   float     |!!!!!!!!!!!!!!!!!!!! 3.16倍
   triangle  |!!!!!!!!!!!!!!!!!! 2.63倍
   g-vram    |!!!!!!!!!!! 1.30倍
   total     |$$$$$$$$$$$$$$$$$$$ 2.89倍
 X68/040turbo|~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~
   integer   |!!!!!!!!!!! 1.28倍
   float     |!!!!!!!!!! 1.04倍
   triangle  |!!!!!!!! 0.82倍
   g-vram    |!!!!!!!!!!! 1.29倍
   total     |$$$$$$$$$$ 1.10倍
              ~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~^~~~~'~~~~

うげげげげ、000ベースの040Excelの方が、030ベースでクロックも上に040Turboより数値が上？

ていうか、それなら、040Excelの方を33MHzとかにクロックアップしたら、さらに上になったりするのかな？ 060Turboにはかなわないけど、000ベース機であれば、最速とか目指してみるのも面白いかもなぁあぁ。詳しいことはよくわかんないけど。

CF起動とFDD起動の差とかあるのかな？オンメモリでプログラムは動いてるから差は無いと思うんだけどなぁ、、、040Excelの方がローカルメモリ上で実行されてるから速いとか？引き続き要調査で。SX-WINDOWとか、NetBSD+X-WINDOWとか、時間がめちゃくちゃあったらやりたいけど、老後の楽しみか？！

今日はここまで
