並三ラジオ

並三ラジオ３題

	中高年の真空管ファンにとっては、懐かしいＳＴ管による並三ラジオです。これに継ぐスピーカーも角形ヨークスピーカーが似合いです。マグネチック型なら尚いいですネ・・　ところが、そんな事よりも並三ラジオ自体が今では自作しようとしても、部品の入手が困難になってしまいました。これから作るのならば、部品や回路などにひと工夫しなければならないでしょう。

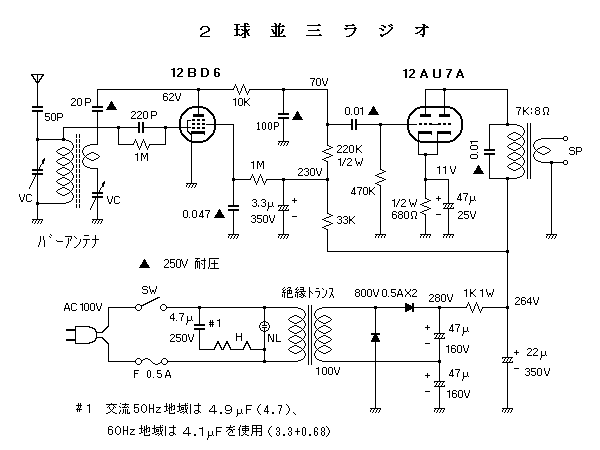

そこで部品入手可能な並三ラジオを考えてみました。１．並三コイルはバーアンテナで２次コイルを再生用にしてポリバリコンと組ませます。２．ただ再生用のバリコンはプレートの高電圧が掛かるのですが、絶縁と容量調整を兼ねてＣ　　を入れておけば、ポリバリコンが使えます。またバーアンテナの絶縁にも不安があるので、　　やはりＣは入れておいた方が良いでしょう。３．６Ｄ６は１２ＢＤ６（１２ＢＡ６）、６ＺＰ１は１２ＡＵ７のパラにする事とします。出力　　管６ＺＰ１の出力は約１Ｗですが、１２ＡＵ７も電圧増幅管のわりに多少馬力があり定格目　　一杯の動作では、0.8W位は出せます。このラジオでは軽めの動作にしていますが、それでも　　260V動作で0.5W程度の出力が期待できます。４．ヒーターはどちらも 0.15Aなので直列にして、前章と同様にフイルムコンデンサーで点火し　　ます。電圧は24.6Vになりますが、コンデンサーの値は同じでかまいません。５．電源はトランスレスか、小容量の絶縁トランスをダイオードで整流します。　最終的に以下のような回路になりました。

	東京杉並ではバーアンテナだけで外部アンテナなしでも、ほとんどの局が受信できました。また１ｍほどのビニール線を継げば、うるさいほど鳴ります。出力的には１２ＡＵ７のパラでも十分で、そんなに不足には感じませんでした。初期のラヂオでは、並四にしなければ十分な感度が得られなかった事を考えると、ＳＴ管からＭＴ管へと球の進歩が実感
出来るセットではないでしょうか。なお使用した絶縁トランスは 10Wの物だったので倍圧整流でも 25mA は取れますので、ヒーターを工夫すればもっと力のある出力管も使えるでしょう。　と言った事で、このセットは全て現在入手可能な部品で組み立てることが出来ました。

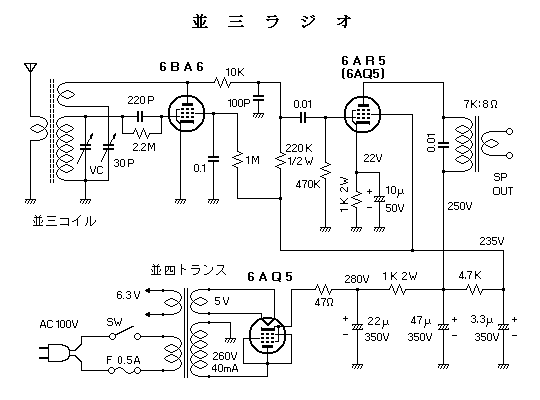

それでも、やはり球が３本立っていなければ並三らしくない！と、お考えの諸兄もいらっしゃるかと思い、次のようなセットを作ってみました。　いま秋葉原を根気よく歩けば、一部の並三ラジオ用の部品は何とか手に入るようですが、単連バリコンとＭＴ整流管の５ＭＫ９は入手困難のようです。そこでバリコンは小型の２連バリコンを使い、整流管は出力管で代用してみました。三極管接続があるのだから二極管接続も出来るのではないか、という安易な発想からです。しかし、この方法はかなりイレギュラーなやり方ですし、他のセットについても同様ですがどのような結果になったとしても、私は一切の責任を負いませんので、追試の場合はあくまでも自己責任の上での参考とするようにして下さい。また手持ちが無くて新規購入するのであれば、どうせですから正規の整流管で入手が比較的容易な６Ｘ４の使用をお薦めします。　この６ＡＱ５を整流管に使ったセットは、製作してからたびたび通電していますが、今のところ何のトラブルも無いようです。しかし長時間動作の後に再度出力管として使えるかは不明ですので、ダメになっても良いと思って下さい。さらに中古の４Ｍ－Ｐ１２や６Ｍ－Ｐ２０が手元に数本あったので試しに使ってみたところ、管の中でバチバチと放電したり、電源を入れたとたんに電極がビリビリ振動したりしてしまいました。これらの比較的低電圧で動作する球は整流管には使えないようです。
	真空管が三本並んだラジオが出来ました。これならば正真正銘の並三ラジオと言えると思います。また出力管の６ＡＲ５も品薄気味なので、今は６ＡＱ５に差し替えています。最適動作ではないのですが、差し替えただけでそのまま動作します。ただし、最大定格が違うのでその逆は不可です。
ところで並三トランスと呼ばれている電源トランスの電流容量は６ＡＲ５には不足気味です。ＳＴ出力管の６ＺＰ１ならば1.5W出力時の消費電流は約20mAなのでこれで十分ですが、６ＡＲ５は3.4W時に40mA以上の電流を消費します。本機では並四トランスですが、それでもしばらく使っているとトランスが熱くなるので、当初はこの変な整流管のせいかとも思ったのですが、考えてみれば電流容量が目一杯だという事に気が付きました。そこで６ＡＲ５のカソード抵抗を増やして、消費電流を減らすようにしました。市販の並三トランスを使う場合は、本機のように高めのカソード抵抗にするほうが良いでしょう。さらに、第二グリッド電圧もなるべく抑えるようにして下さい。また整流効率が下がると出力電流は増えるので、整流管の次に５０オームの抵抗を入れて、わずかですが出力電流の増加を計りました。

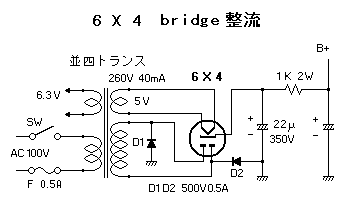

　６Ｘ４を使用する場合

　６Ｘ４は両波整流管なの

で、それを生かすためにダ

イオードを２本追加してブ

リッジ整流としたら、ハム

音が少なくなって良いと思

います。（未実証）

　また上記のような並三用電源トランスの容量不足の問題も、ブリッジ整流とする事で、半波整

流より４割ぐらい直流電流が増えるらしいのですが、比較測定した訳ではないので確かな数字は

わかりません。ただ、半波整流は半サイクル分の電流しか流れないことで、直流磁化により鉄損

が増加して発熱に至ると考えられ、ブリッジ整流にすればトランスが熱くなる問題はある程度抑

えられると思います。

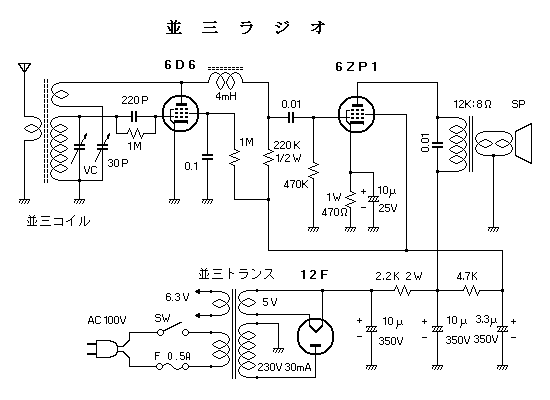

ＳＴ管並三ラジオの代用管について

　ＳＴ管式の並三ラジオの代表的な構成は６Ｃ６－６ＺＰ１－１２Ｆですが、球の入手は非常に

難しくなっているので代用策を考えてみました。
