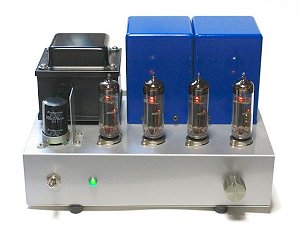

ＥＣＬ８０５ｃｓｐｐ アンプ





　　前章のＣＳＰＰアンプも一応の完成を見た

　のですが、ドライブ段からブートストラップ

　を掛けてドライブしていた為に、出力段のＫ

　ＮＦ効果が緩められてＣＳＰＰアンプらしい

　音が得難いという弱点がありました。そこで

　ブートストラップを止めて高電圧ドライブと

　し、さらに出力管を変更して、より高出力を

　狙ってみました。新しい球はＥＣＬ８０５で

　６ＧＶ８の欧州名の同等管ですが、五極管ユ

　ニットの内部抵抗が低く１次側インピーダン

　ス５ｋ程度のＯＰＴに適しています。

　出力管を変更してみようと思ったのは、以前の特製ＯＰＴを他のセットに流用してしまったので本機に

は市販のＯＰＴを載せたのですが、そのＯＰＴの仕様で負荷インピーダンスの低い出力管の方が相性が良

かったからです。ついでに初段も２ＳＫ１７０に変更して高利得動作をさせ、トータルＮＦを増やす事で

更なる特性の向上を狙ったのですが、これは利得を欲張りすぎて不安定になってしい、残念ながらソース

に抵抗を入れて利得を下げる事になってしまいました。当初は６００倍を超える利得を得ていたので、さ

すがに一段でこれほどの利得を欲張ると（初段とドライブ段はカスコート接続なので回路的には一段動作

となる）あちこちで信号の飛び付きが起きて使い物になりませんでした。それでソースに抵抗を入れる事

で利得を３５０倍程度に下げたのですが、ここは始めから２ＳＫ１１７にするか、あるいは電流を絞って

負荷抵抗値を上げれば２ＳＫ３０ＧＲでも使えると思います。

　電源部は、上記のようにドライブ段を高電圧動作としたので出力段より電圧の高い電源が必要なので、

倍圧整流によって高電圧を得ています。この電源は半波整流になっていますが、平滑抵抗により５０Ｖ以

上の電圧降下で平滑しているのでリップルの心配はありません。さらにＤＣバランス回路も変更していて

この方式だと調整ボリュームが接触不良になってもバイアス電圧が途切れる事はありません。なお調整時

には電流の少ない球を上側に差して調整すればバランスが取れるようになっています。このボリュームの

位置によってバイアス電圧が微妙に変化しますが、同じマイナス電源から初段のマイナス側電源も取って

いるので、それが有効なブリーダー電流となってバイアス電圧の変化はほとんど無視できます。

　一方、ＦＥＴの変更により利得が大幅に上がった為に、ＮＦ量も増えて負荷解放では発振してしまった

ので、その対策の為に積分補正を掛けています。

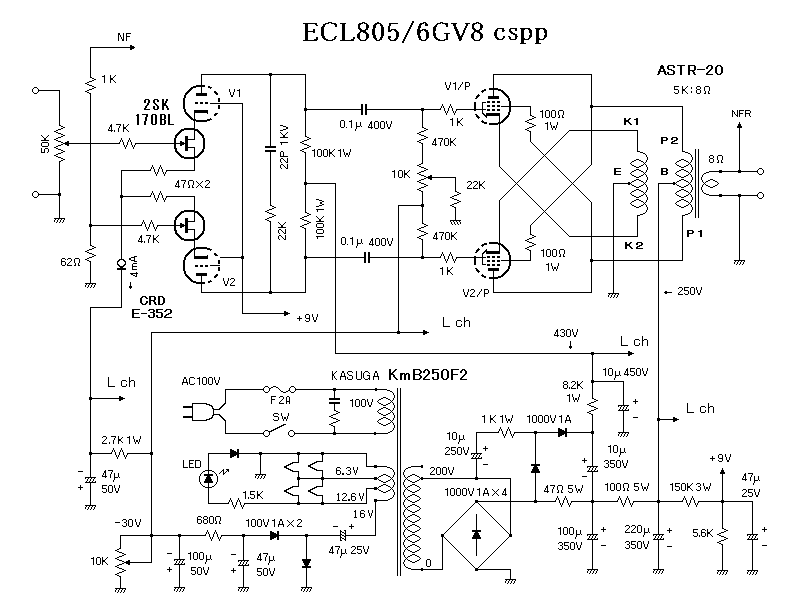

　という事で以下のような回路になりました。




　出力管について、日本ではブラウン管テレビの垂直出力用としてヒーター電圧違いの１８ＧＶ８が多く

生産されたので、中古の球を持っている方も多いのではないかと思いますが、今回の電源トランスのヒー

ター巻線では電圧不足なので６ＧＶ８を使う事にしました。この球の欧州名がＥＣＬ８０５で、扱い易い

ので１８ＧＶ８よりも割高になっていますが、１８ＧＶ８でも５Ｖのヒータートランスを追加すれば汎用

の電源トランスが使えるので、この方法の方が割安かも知れません。（6.3V+6.3V+5V=17.6Vで点火）

　この出力管を使う上での注意点としては、高感度管なのでコントロールグリッドにもスクリーングリッ

ドにもパラ留め抵抗が必要です。私も当初はこれを入れ忘れた為に、弱い寄生発振に悩まされてしまいま

した。ソケット周りが混雑する複合管の所為なのか個別の出力管を使った時よりもナーバスになるようで

パラ留め抵抗等の「出力管を扱う上でのお作法」はきちんと守った方がトラブルを避けられるでしょう。

　ちなみにアイドリング電流は１本あたり約２４ｍＡで、ＯＰＴのカソード側巻き線のＤＣＲは上下とも

６８Ωで揃っているので、カソード電位が１.６Ｖとなるようにバイアス調整します。

　話を戻して当機の電源トランスですが、ヒーター巻線が一つしかなく、ここからバイアス電圧も取って

いるので、片側のヒーターは６．３Ｖだけアースから浮いてしまうのです。そこで電源トランスから遠い

右ｃｈを浮いている側として、左右のノイズ量を合わせようとしたのですが、それでも右ｃｈの方が残留

ノイズが少なかったので、残留ノイズの中身としては誘導ノイズが多いようでした。


諸　特　性

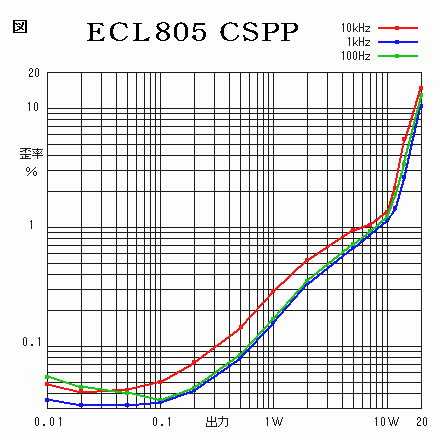

　歪率カーブは以前の回路とも似

ているのですが、ＮＦが増えた為

か全体的に低歪になっていて、高

電圧ドライブのお陰でブートスト

ラップを外しても、出力段を充分

にドライブ出来ているようです。

　大きく変わったのはＤＦの値で

以前の回路でも五極管としては優

秀な値でしたが、本機では更に倍

増していて音質的にもかなり良く

なったように思います。


無歪出力15.1Ｗ　THD2.7％ １kHz

利得　20.8ｄＢ(１１倍) １kHz

ＮＦＢ　　１１.５ｄＢ (3.8倍)

ＤＦ=13.3　on-off法１kHz 1V

残留ノイズ　０.１２ｍＶ

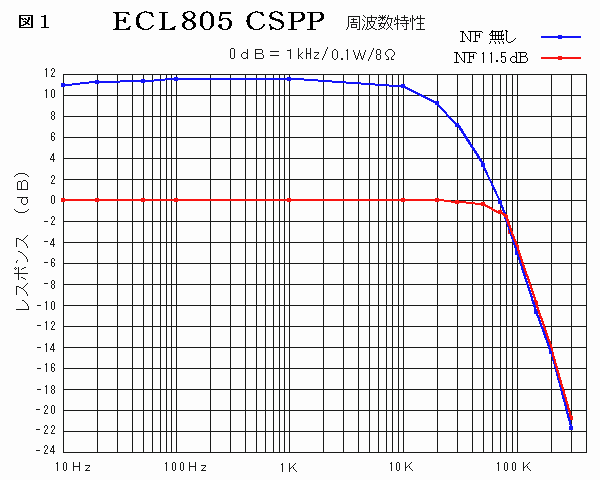

　次に周波数特性は以下通りで、補正が効き過ぎたのか上が100kHzを下回ってしまいました。数値で示す

と10Hz〜86kHz/-3dBとなりますが、それでも高域にアバレ等は無く素直に減衰しています。

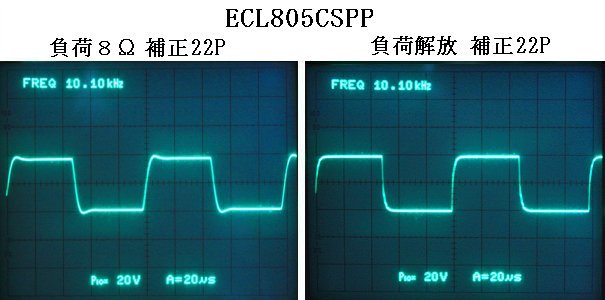

　最後に方形波応答をみると、回路を見直したお陰か、今回は以前の回路では抑えられなかった寄生発振も

見られず、また補正も有効に効いてるようで負荷開放でも整った波形を見せています。




　ただ全体的に利得が多めでＮＦ量も増えた所為か、補正無しでは負荷開放時にどうしても発振を起こし

てしまうので、ドライブ段の積分補正は外せませんでした。またある程度のＮＦアンプではＯＰＴ２次側

に作法としてゾベル補正を入れるようにしているのですが、当機では出力段の方が高域が伸びているので

ゾベル補正は逆効果のようで、入れると不安定になったので敢えて外しています。


　製　作　後　記

　この以前の回路で寄生発振が見られたのは、当初は複合管の両ユニット間に入っているシールドの所為

かと思い、前後のユニットを上下入れ替えてクロスするように配線して見たのですが、状況に変化はあり

ませんでした。どうやらシールドを疑ったのは濡れ衣だったようで、既に書いたように今回は出力管のコ

ントロールグリッドに１ｋΩとＳＧに１００Ωのパラ留めをそれぞれ入れ、さらに初段の利得を適正な値

に抑えた事が功を奏して寄生発振が観測される事はなくなりました。という事で、今回のアンプ製作では

「どんな時でも基本的なお作法を守るべし！」を思い知らされる結果になってしまいました。

　一方、本機の出力はノンクリップで約１５Ｗでしたが、歪率５％の時だと１６Ｗ強の出力が得らます。

五極管ユニットのプレート損失が少ない複合管なのに欲張り過ぎと思われるかも知れませんが、カットオ

フ時の過渡応答歪が少ないというＣＳＰＰの特性を生かしてアイドリング電流を減らし、無信号時の損失

を６Ｗ程度に抑えているので、出力の割には球に無理をさせていません。そしてＯＰＴも１次側５ｋΩで

の使用時には２０Ｗの容量を確保しているので、出力を上げても気持ち良く聴いていられます。

　という事で、今回の回路では完成に漕ぎ着けるまで紆余曲折があって苦労してしまいましたが、お陰で

完成度の高いセットになったと思います。
