６ＢＭ８ 三結 シングルアンプ





　私の初めて真空管アンプは４２の標準的なシ

ングルアンプでした。その後いくつかのアンプ

を組んだりするうちに、シングルアンプとはい

え、もう少し低域を出せないかと考えるように

なりました。ＯＰＴのＨＳ−７をそのまま流用

して、特性を上げるには三極管にするのが早道

と考えましたが、６Ｒ−Ａ８や６Ｇ−Ａ４など

はすでに入手困難に、２Ａ３は高価になってい

たので、代用管を探すことにしました。

　上記の球の代わりになるのが選択の条件なのですが、すでに６Ｃ−Ａ１０ｓのアンプを製作して

ましたし、ＯＰＴの容量が小さいことから、２Ｗから３Ｗぐらいで、入手が容易で安価な三極管あ

るいは五極管の三結という事で規格表を見ると、６Ｌ６ＧＣ、７５９１と言ったところがあるので

すが、いずれもＰＰで使えば４０Ｗ前後の大出力管ですので、こんなミニアンプには不釣り合いで

す。また６０８０はドライブ電圧が高く扱いにくい、６ＢＸ７は双三極のためプレート損失がとれ

ずシングル動作は不利、と言う具合でうまい球がありません。しかたなく２Ｗ以下にも目をやると

６ＢＱ５、６ＢＭ８等があるのですが、６Ａ−Ｒ８の代わりを探したのですから最低でも２Ｗ以上

は欲しいものです。それでこのどちらかを使ってカソードフォロワードライブで出力増加を図るこ

とにしたのですが、必然的に３段アンプとなるので、複合管の６ＢＭ８を使うことに決めました。

出力は６ＢＱ５より少ないのですが、内部抵抗が比較的低いので、その点も今回の目的に沿うだろ

うと考えた次第です。

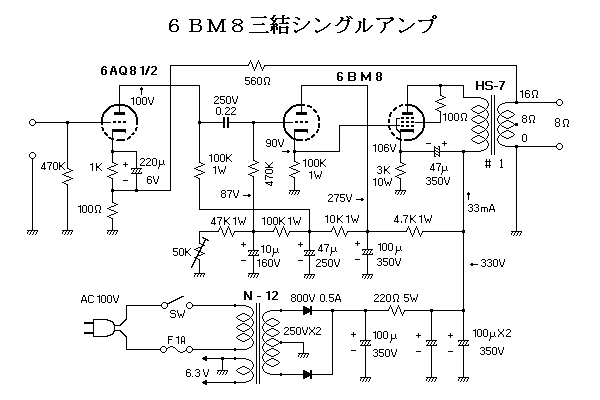

　製作のポイントとしては

１．ＯＰＴの 16オーム端子に 8オーム負荷を接続して、１次側 7Kオームを 3.5Kオームとして使用

　　しました。今ならソフトンのＲＷ-２０を使うのが良いと思います。このＯＰＴは本機には勿体

　　無い大型トランスですが、ケース入りにも関わらず価格は手頃で、下手な廉価トランスを使うよ

　　り遥かに高コストパフォーマンスです。１次側は２.７ｋとし、２次側の６Ω端子に８Ωを繋げば

　　３.６ｋの負荷となるので、本機とほぼ同じ特性が得られます。

２．電源トランスにはノグチのＰＭＣ-１００Ｍや春日のＫｍＢ１００Ｆなどが使えます。

３．出力管のカソード電圧が99Vになるように、50Kのトリマーを調節する。

４．電源の平滑回路はスペースの都合で抵抗にしたのですが、出来れば 10mH100mAぐらいのチョーク

　　コイルにしたいところです。


　諸 特 性

　当初は測定器が揃わず、ろくな測定もしないまま聴いていたのですが、後日測定をして見たところ

小型管にしては良好な特性が得られました。

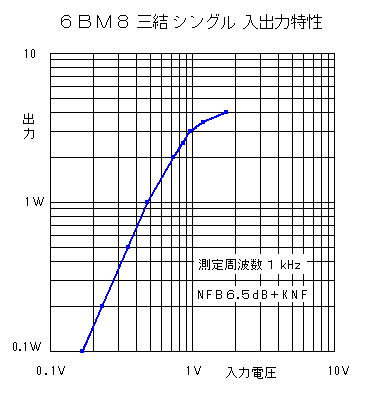

　出力３Ｗ付近まで直線で伸

びていて、入力電圧約１Ｖ弱

で３Ｗが得られます。

　サイン波形は2.5Wを越える

とクリップが目立ちはじめ、

さらに入力信号を上げていく

と４Ｗを超えた処で頭打ちに

なります。



無歪出力２.３Ｗ　THD3.2％

ＮＦＢ　６.５dB＋KNF

ＤＦ=５ on-off法１kHz 1V

利得　15dB（5.7倍）１kHz

残留ノイズ　０.６４ｍＶ

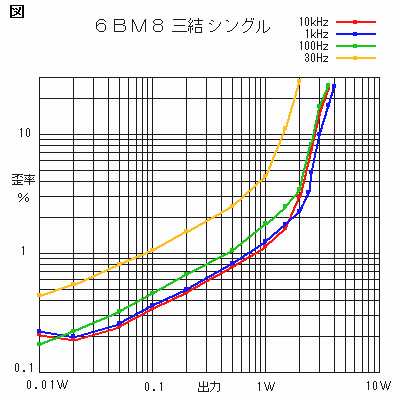

　次に歪率特性ですが低域以外はほぼ揃った特性になっています。高域はやや早めにクリップするの

ですが、これはＯＰＴの変則的な接続に拠るところもあるようです。予想では100Hz特性の方が早め

に崩れると思ったのですが、中域との開きも少なく意外と健闘している感じです。一方、30Hz特性の

２Ｗ以上はほとんど垂直線で、いくら入力を入れても出力の増加はありませんでした。小型のＯＰＴ

なので仕方ないのですが、それでもシングル動作でこれだけの低域伝送能力を示すのはＯＰＴ容量に

対して余裕を持たせた効果と思います。

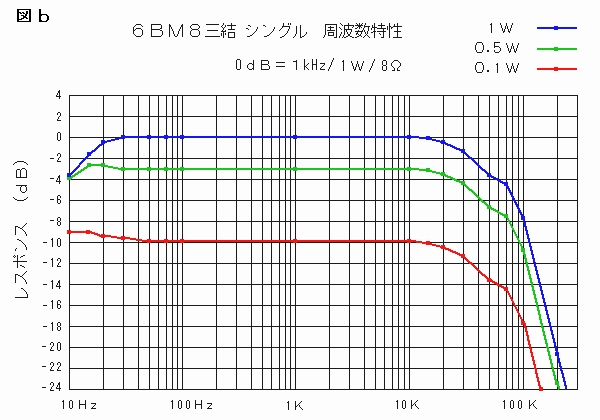

　周波数特性は出力別に三通り採ってみたのですが、当然のように出力が大きいほど低域特性は悪く

なります。それでも低域側で20Hzまでは、ほぼフラットな特性が得られています。小出力時にカット

オフ付近でやや盛り上がっているのはスタッガ比不足の所為だと思うのですが、段間の時定数を変更

しても変わらなかったので、ＯＰＴのカットオフ変動が、思いのほか大きいのかも知れません。それ

でも不安定になる程ではないので、これで良しとしました。




　雑　　感

　小型管にしては我ながら予想以上の結果が得られたと思います。最近の大型直熱管を崇拝する風潮

へのアンチテーゼ、などと大それた事を言うつもりはありませんが、ありふれた球でも「やれば出来

る」という好例ではないでしょうか。
