DOS-Vパソコン自作記

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

2000年4月4日（火）

＊周さんが17インチディスプレイをくれる、というので貰うことにしました。

ついでというわけで、自作パソコンパーツの購入に踏み切りました。

先日秋葉原で、i810を使ったソケット３７０のマイクロATXボードが8000円で売っているのを見ました。これも自作を決意した動機でした。

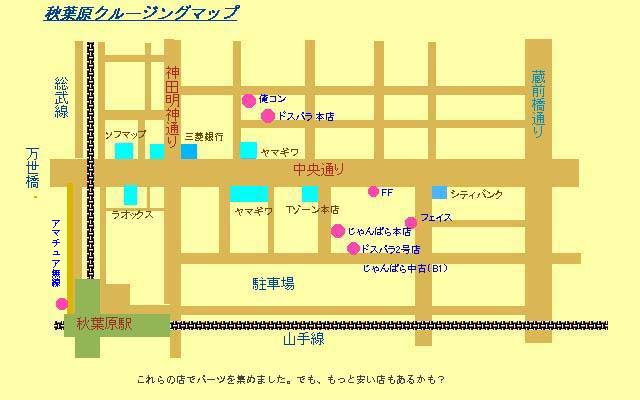

ところが・・・今日、秋葉原クルーズをした結果、どこにも見当たらなかったのです。日を改めようかとも思いましたが、春だし？？仕方なく9450円のを購入したのです。

以下、買い物は次の通り。

　　CPU（セレロン５００）バルク・ロゴなし 　　　　　\10580　フェイス

　　CPUクーラー　ソケット３７０用 　　　　　　　　　\500　ドスパラ2号

　　メモリー（１２８MB）168PIN SDRAM PC100 　　　\9980　じゃんぱら中古

　　ＨＤＤ（２０Ｇ）MAXTOR 92041U4　　　　　　　　\14800　ドスパラ2号

　　サウンド　　　　　　　　　　　　　　　　　　　オンボード

　　ビデオボード　　　　　　　　　　　　　　　　　オンボード

　　ＣＤ−ＲOM＊８ HITACHI CDR-7930　 　　　　\2000　じゃんぱら中古

　　ＦＤＤ　MITSUMI 2MODE　 　　　　　　　　　　　\1980　じゃんぱら本店

　　ケース　RL-2780 MICROTOWER　 　　　　　　　　\3980　ドスパラ本店

　　キーボード FUJITSU 108　　　　　　　　　　　　\600　　アマチュア無線

　　マウス　　　　　　　　　　　　　　　　　　　　　　　\0　ありもの

　　合計 　　　　　　　　　　　　　　　　　　　　　\53900

　　消費税 　　　　　　　　　　　　　　　　　　　　　 \2900

　　総計 　　　　　　　　　　　　　　　　　　　　　　　\56800

購入したパーツ

＊セレロン５００は、タッチの差で9980円のを逃しました。

そういうツメを辛くしていけば、目標にしていた「消費税を除いて5万円以下」でも組めるかもしれません。なにせ、ＨＤＤが安くなりました。ＣＰＵ、メモリー、ＨＤＤで妥協しなかったので目標達成は出来ませんでした。

はたして、これで動くか？？

（IDEの規格で、ＣＤ−ROMドライブが動かない可能性が大きいな・・・）

ふう・・・疲れた・・・

マイクロケースだから、レッカー持たなくてもいいだろう、と考えたのが甘かったです。両手ともに、痛くて上がりません。

キーボード打つのがつらいです〜(T_T)

　

2000年4月5日（水）

夕べ、ケースを開けて見たら電源ケーブルのプラグが3本足でした。

そこで午前中、雨の中を車でＴ−ZONEへ変換プラグを購入に行きました。

・・・ケーブルをぶった切って、プラグを付け替えるという手もあったのですが・・・ものがパソコンだけに慎重を期しました。

変換プラグ

午後、組み始めました。

一工程ごとに写真に撮るので、時間がかかります。途中でタヌキが出てきたので余計に時間を食ってしまいました。

（猫が呼ぶので餌をやりに降りると、庭にいたのです。タヌキ、犬に襲われたのか、全身傷だらけでした。餌をやると、ガツガツ食べました）

狸を見る

　

マザーボードを取り出し、ＣＰＵを取り付け（左）グリスを塗ります。（右）

グリスは今回購入しませんでしたが、前にＸa７にペンティアム２００ｍを取り付けた時の残りを使用しました。

ＣＰＵの上にクーリングファンを取り付けます。５００円なのに、ごついクーラーです。

（あるいはでかすぎて売れないものだから、安いのか？？）

ＣＰＵの隣りのスロットにメモリーを挿します。

このマザーボードにはジャンパピンがないので、設定はこれで終わりです。

　

マイクロタワーケースの外側を開け（左）、マザーボードを取り付けます。（右）

ケースの中には電源・ケーブル・ネジなどが入っています。

左からフロッピーディスク・ドライブ、ＣＤ−ＲＯＭドライブ、ハードディスク・ドライブ

ドライブ類を取り出し、ＣＤ−ＲＯＭとＨＤＤはジャンパピンの設定をします。だいたいはそのままでいいのですが、今回はＣＤ−ＲＯＭのピンをマスターからスレイブの位置に移しました。これも本に書いてある通りのやり方です。

ドライブ類を取り付け（マウントし）ます。

クーリングファンが大きすぎてＨＤＤが取り付けられませんでしたので、いったん付けたＦＤＤを外して、前から入れました。ドライブのマウントが終わりました。

　

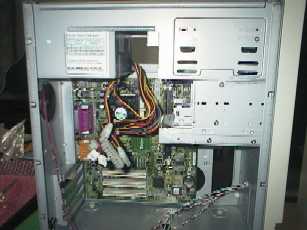

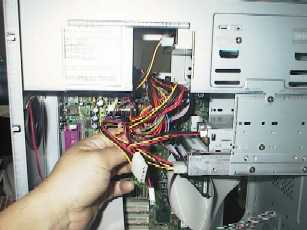

フラットケーブルを取り付け（左）、電気ケーブルを取り付けると、一応の完成です。（右）

一般的にはこの後にビデオボードとサウンドボードの取り付けがあるのですが、このマザーボードは両方の機能とも内蔵しているので省略できます。３つあるＰＣＩバスも自由に使えます。

バイオス画面

組上げたら、バイオス設定です。これが表示されるとマザーボードが正常に動いているとわかります。少しほっとします。本に書いてある通りに設定して、あっけなく終了。（バイオスのバージョンの違いで、多少の文字の違いはありますが、設定内容はだいたい同じもののようです）

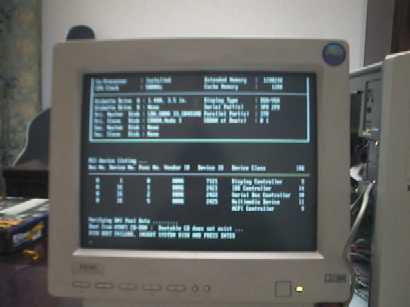

再起動画面

バイオスの設定を終えて再起動すると、システムの一覧が出ます。

CPUCROCK 500､ MEMORY 128M､HDD 20,000,000BYTE……

大事なパーツは全て正常に認識されています。ハード的にはこれでほぼ大丈夫のようです。

バンザイを叫びたくなります。

　

＊実際はこのあと、システムインストールでＦＤＤの電源が外れていたり、ＣＤ−ＲＯＭの疑問が出てきたり、けっこう大騒ぎしてしまいました。でも、その度に救助してくれる助っ人が出て来て、無事に自作１号機は稼動しています。

おかげさまで（多数の関係者のご協力により）一つスキルアップ出来ました。物理的・精神的なご支援、ありがとうございます！

　
