デルタ・ループ・アンテナの解析

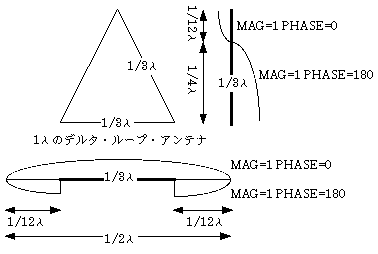

デルタ・ループ・アンテナは、三角形の各辺を足した合計が 1波長になります。

まず、水平部の1/2波長ダイポールに対して、両側1/12波長を取り除くために 位相を反転したモノポールを重ねます。

1. 基本1/2波長ダイポール部。


   LENGTH	X	PHI	THETA	PHASE
   0.5	0	90	90	0

2. 1/3波長にするために両側に1/12波長の位相を反転(PHASE=180)した モノポールを作ります。


   LENGTH	X	PHI	THETA	PHASE
   1/12	(1/4-1/12)	90	90	180
   1/12	-(1/4-1/12)	90	-90	180

3. これでデルタ・ループのベースとなる1/3波長部分ができます。
4. ベースの両端に1/12波長モノポールを重ねます。


   LENGTH	X	PHI	THETA	PHASE
   1/12	(1/4-1/12)	90	-30	0
   1/12	-(1/4-1/12)	90	30	0

5. さらに1/4波長モノポールを重ねる。


   LENGTH	X	Z	PHI	THETA	PHASE
   1/4	0	1.29	90	1500	180
   1/4	0	1.29	90	-1500	180

1/12波長波長のWEIGHT値は7にしていますが、放射インピーダンスが ダイポールの半分より小さいので、これでは誤差がでます。

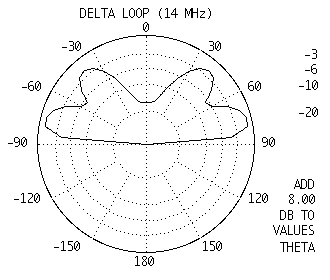

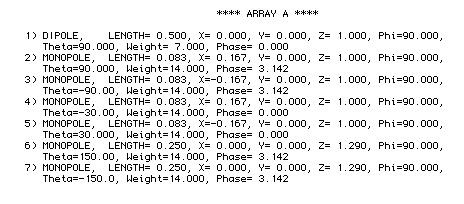

「Analysis」の「Configure」値
