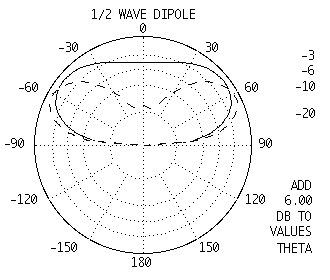

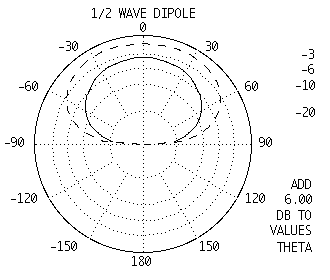

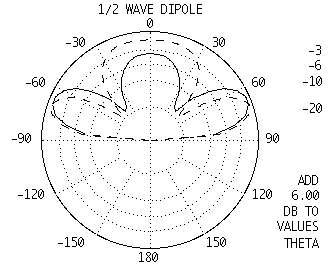

- Z=0.125(1/8波長)は「SOLID」
- Z=0.25(1/4波長)は「DASHED」
- Z=0.375(3/8波長)は「SOLID」
- Z=0.5(1/2波長)は「DASHED」
- Z=0.525(5/8波長)は「SOLID」
- Z=0.75(3/4波長)は「DASHED」
1/2波長ダイポール・アンテナの高さによる特性比較
アンテナから放射された電波は、大地の影響を受けます。 大地の特徴を表すのに電気特性を使いますが、 この値によってパターンが微妙に違ってきます。
大地の電気的特性には、誘電率(Dielectric Constant)と 導電率(Conductivity)があります。誘電率は、絶縁体(誘電体)の性質を示し、 導電率は、抵抗率の逆数になります。つまり、電気の通しやすさを示します。
ここでは、この大地の影響を一定に保ち、 1/2波長ダイポール・アンテナの高さ(ELEMENT POSITIONのZの値だけ)を 1/8波長、1/4波長、3/8波長、1/2波長、5/8波長、そして3/4波長と変えてみたものです。
|
|
|
「Define Antenna...」のELEMENT POSITION
|
|
「Define Antenna...」のELEMENT POSITION
|
|
「Define Antenna...」のELEMENT POSITION
|
