POV-Rayでのオブジェクトの回転

下の画像のような赤い円柱（シリンダー）を回転してみます。

座標軸以外のシーンファイルは次のようになっています。

camera {
	location <18, 24, -30>
	look_at <0, 0, 0>
	angle 30
	right     x*image_width/image_height
}

light_source {
 	<100, 100, -100>
	color rgb 1.5
}

object {
	cylinder { <0, -2, 0>, <0, 2, 0>, 0.5 }
	texture { pigment { rgb <1, 0, 0> } }
}

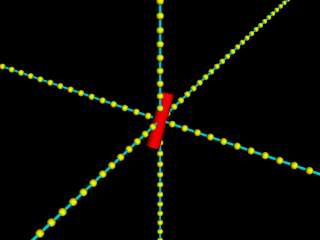

オブジェクトの回転には「rotate」を使います。上のシーンファイルのobjectの部分を次のように変更すると，下の画像のようになります。

object {
	cylinder { <0, -2, 0>, <0, 2, 0>, 0.5 }
	texture { pigment { rgb <1, 0, 0> } }
	rotate <30, 0, 0>
}

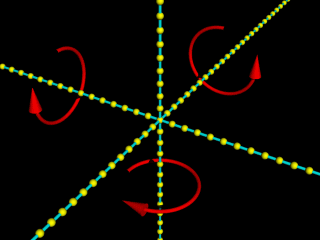

少しややこしいのですが，rotateを使う場合，どの軸を中心に回転させるのかを指定することになります。上の例では，X軸を中心に30度回転するように指定しています。たとえばZ軸を中心に回転させたい場合は，「<0, 0, 30>」のようになります。それぞれの軸で，回転の方向は次の画像の通りです。

慣れないうちは（多少慣れても），頭の中だけで考えても混乱すると思いますので，いろいろと試行錯誤しながらやってみてください。
