NiftyServe FDEVICEのライブラリにあります岡田仁史さん作のBsch Ver0.58で利用するために作ったパーツライブラリのソースをここに置いておくようにしようと思います(DOS版のCEでももちろん利用可)。 CEのアーカイブに含まれるパーツライブラリのソース(???.src)に追加していただいて、そのソースをアセンブル−−具体的には、DOS窓あるいはDOSモードにして、partsasm.exe

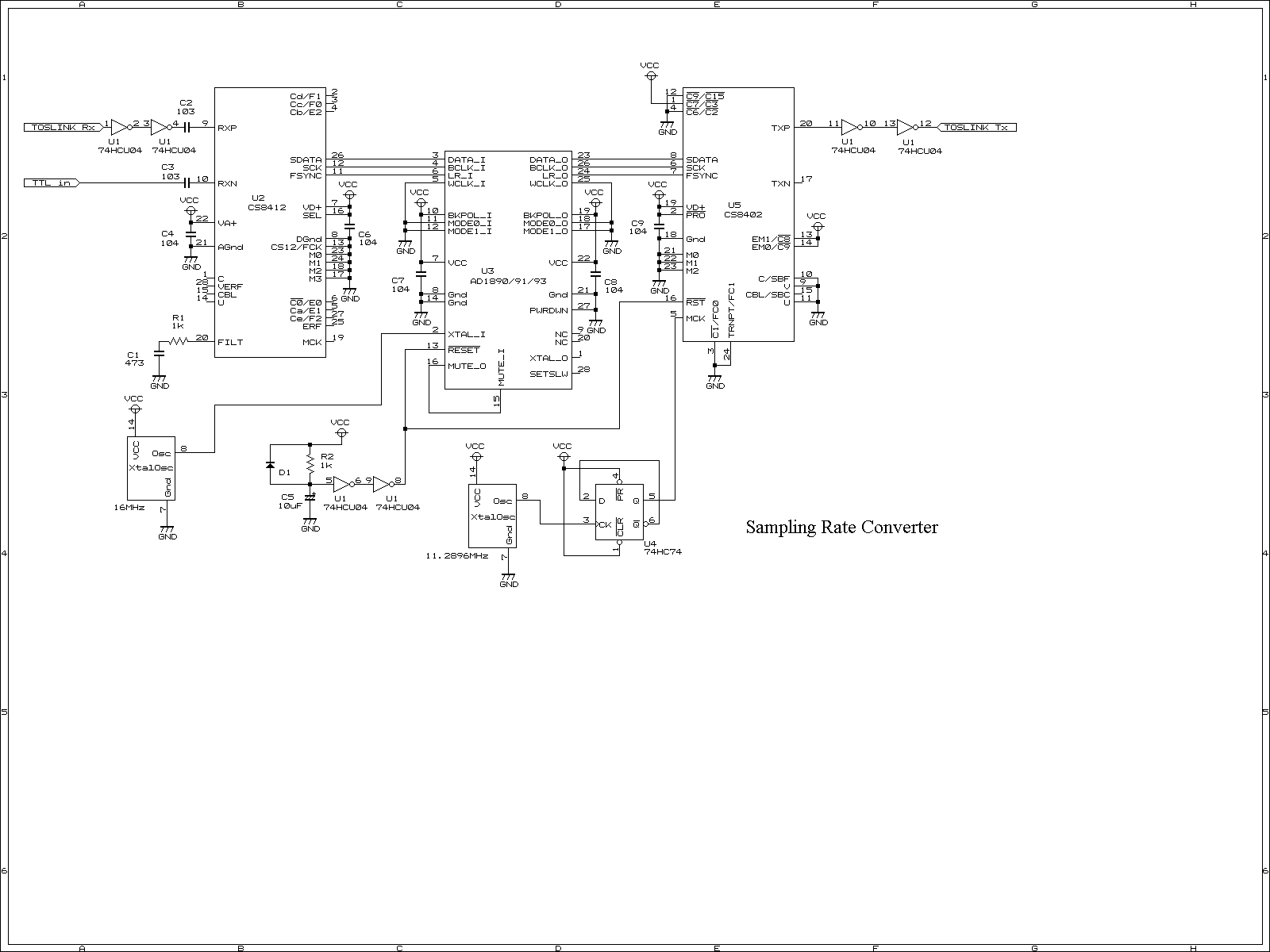

???.src (ret)−−していただければ利用できるようになります。 ここで追加したパーツを使った回路図は、例えばここをご覧下さい。
555 タイマ
#DEF 555
{ Xsize Ysize Devices_per_Package }
10 10 1
REF
{ Pos No. Type Name}
L2 5 - VCtrl
L4 6 - TH
L6 7 - DISCH
L8 8 - V+
R2 4 - \R\E\S\E\T
R4 3 - OUT
R6 2 - \T\R\I\G
R8 1 - Gnd
#DEFEND
S-8081B CMOSタイマ
#DEF S-8081B
{ Xsize Ysize Devices_per_Package }
10 10 1
REF
{ Pos No. Type Name}
L2 5 - TRIG
L4 6 - DISCH
L6 7 - CR
L8 8 - Vdd
R2 4 - RESET
R4 3 - OUT
R6 2 - SET
R8 1 - Vss
#DEFEND
TC9231N-DAI transmitter-
#DEF TC9231N
{ Xsize Ysize Devices_per_Package }
14 30 1
REF U
{ Pos No. Type Name}
L2 1 - VSS
L4 2 - DATA
L6 3 - BCK
L8 4 - LRCK
L10 5 - VLDY
L12 6 - SPSEL
L14 7 - CKSE1
L16 8 - CKSE2
L18 9 - XI
L20 10 - TEST2
L22 11 - TEST1
L24 12 - FRM32
L26 13 - MUTE
L28 14 - VSS
R28 15 - DIGO
R26 16 - BLOCK
R24 17 - VDD
R22 18 - UBDA
R20 19 - CTG3
R18 20 - CKAU2/CBDA
R16 21 - CKAU1/CBLP
R14 22 - CTG2/CBCK
R12 23 - CTG1/SSEL
R10 24 - FS2
R8 25 - FS1
R6 26 - EMPH
R4 27 - CPY
R2 28 - VDD
#DEFEND
AD1890/91/93−sampling rate converter−
#DEF AD1890/91/93
{ Xsize Ysize Devices_per_Package }
16 30 1
REF U
{ Pos No. Type Name}
L1 3 - DATA_I
L2 4 - BCLK_I
L3 6 - LR_I
L4 5 - WCLK_I
L8 10 - BKPOL_I
L9 11 - MODE0_I
L10 12 - MODE1_I
L14 7 - VCC
L18 8 - Gnd
L19 14 - Gnd
L23 2 - XTAL_I
L25 13 - \R\E\S\E\T
L27 16 - MUTE_O
B7 15 - MUTE_I
R1 23 - DATA_O
R2 26 - BCLK_O
R3 24 - LR_O
R4 25 - WCLK_O
R8 19 - BKPOL_O
R9 18 - MODE0_O
R10 17 - MODE1_O
R14 22 - VCC
R18 21 - Gnd
R20 27 - PWRDWN
R23 9 - NC
R24 20 - NC
R26 1 - XTAL_O
R28 28 - SETSLW
#DEFEND
CS8402−DAI Tx−
#DEF CS8402
{ Xsize Ysize Devices_per_Package }
14 32 1
REF U
{ Pos No. Type Name}
B4 3 - \C\1/FC0
B6 24 - TRNPT/FC1
L1 12 - \C\9/\C\1\5
L2 1 - \C\7/\C\3
L3 4 - \C\6/\C\2
L9 8 - SDATA
L10 6 - SCK
L11 7 - FSYNC
L15 19 - VD+
L16 2 - \P\R\O
L19 18 - Gnd
L21 21 - M0
L22 22 - M1
L23 23 - M2
L27 16 - \R\S\T
L29 5 - MCK
R5 20 - TXP
R12 17 - TXN
R19 13 - EM1/\C\8
R20 14 - EM0/\C\9
R24 10 - C/SBF
R25 9 - V
R26 15 - CBL/SBC
R27 11 - U
#DEFEND
CS8412−DAI Rx−
#DEF CS8412
{ Xsize Ysize Devices_per_Package }
14 34 1
REF U
{ Pos No. Type Name}
R1 2 - Cd/F1
R2 3 - Cc/F0
R3 4 - Cb/E2
R9 26 - SDATA
R10 12 - SCK
R11 11 - FSYNC
R15 7 - VD+
R16 16 - SEL
R19 8 - DGnd
R20 13 - CS12/FCK
R21 23 - M0
R22 24 - M1
R23 18 - M2
R24 17 - M3
R27 6 - \C\0/E0
R28 5 - Ca/E1
R29 27 - Ce/F2
R30 25 - ERF
R32 19 - MCK
L5 9 - RXP
L12 10 - RXN
L17 22 - VA+
L20 21 - AGnd
L24 1 - C
L25 28 - VERF
L26 15 - CBL
L27 14 - U
L32 20 - FILT
#DEFEND
Xtal Osc
#DEF XtalOsc
{ Xsize Ysize Devices_per_Package }
6 8 1
REF
{ Pos No. Type Name}
T1 14 - VCC
B5 7 - Gnd
R2 8 - Osc Out
#DEFEND
