（１）端子ａの電位は３［Ｖ］、また端子ｂの電位は題意より、
３−２．６＝０．４［Ｖ］
４Ωの抵抗に流れる電流はオームの法則により、
Ｉ＝Ｖ／Ｒ＝０．４／４＝０．１［Ａ］
この回路全体の合成抵抗はオームの法則により、
Ｒｘ＝Ｖ／Ｉ＝（３−２．４）／０．１＝６［Ω］
抵抗Ｒは、
Ｒ＝Ｒｘ−４＝６−４＝２［Ω］
（２）端子ａ−ｂ間に流れる電流Ｉは、
Ｉ＝Ｖ／Ｚ＝１０５／１５＝７［Ａ］
容量性リアクタンスＸｃに加わる電圧Ｖｃは、
Ｖｃ＝Ｉ・Ｘｃ＝７×１８＝１２６［Ｖ］
第３問

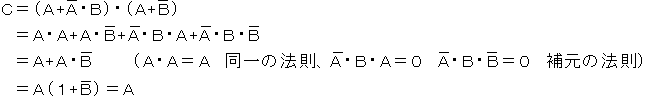

（２）論理式を論理代数の公式を用いて簡単にすると、次のようになります。
したがって、Ｃの出力論理レベルはＡより0,0,1,1になります。

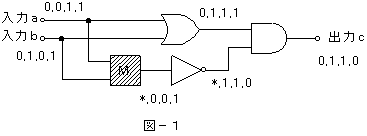

（３）ＮＯＲ回路の出力は、入力0,0,1,1と0,1,0,1から、出力ｃは0,1,1,1になります。
ＡＮＤ回路では、両方の入力が「1」の場合に出力が「1」になります。これを利用して、入力0,1,1,1と出力0,1,1,0より、もう片方
の入力は＊,1,1,0になります。（＊は0か1）
ＮＯＴ回路の入力は、出力＊,1,1,0より＊,0,0,1になります。
Ｍの入力0,0,1,1と0,1,0,1から、出力が＊,0,0,1になるのは、ＡＮＤ回路です。

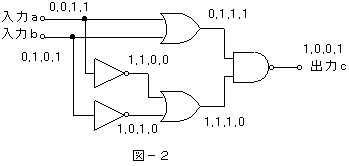

（４）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
問題の図−３を置き換えると表−１のようになります。
入力ａが0,0,1,1、入力ｂが0,1,0,1のとき出力が1,0,0,1になるのは、ｃ4になります。
第４問
（１）電気通信回線１への入力電圧をＶ０、インピーダンスＺに加わる電圧をＶ１、遠端漏話減衰量をＬ、増幅器の利得をＧとすると、全体
の伝送量Ａは次のようになります。

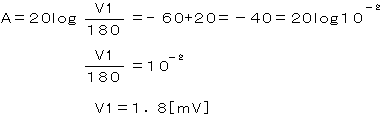

この式にＶ０＝１８０、Ｌ＝６０、Ｇ＝２０を代入してＶ１を求めると、
