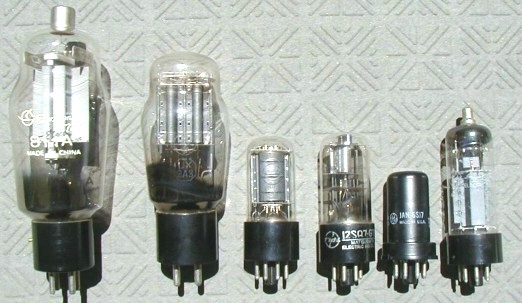

左より ST管:811A 2A3 GT管 6V6 12SQ7 METAL管:6SJ7 GT管:25E5
【真空管とは】
エレクトロニクスで主役を務める能動素子のなかで、歴史が最も古いものです。 文字どおり、中が真空 ( 0.000001mmHg 程度)になっているガラス管や、 金属管内に、電子を放出するカソード、電子を吸引するプレート、 電子流を制御するグリッド、カソードを加熱し、熱電子放出を行いやすくする フィラメント等を封入したものです。 真空のなかで、フィラメントを熱すると電子が飛び出します。 このことを熱電子放出といいます。この特性を積極的に利用したものです。 真空中に陽極と陰極(フィラメント)を配置し、陽極にはプラスの電圧を加え、 陰極にはマイナスの電圧を与え、陰極(フィラメント)を熱すると 陰極<カソード>より電子が飛び出し、陽極<プレート>に到達します。 このとき途中に格子<グリッド>を設け、電圧を加えることにより、 電子の流れを大きくコントロール出来ます。 動作としては、整流、発振、増幅、電力増幅、などがありTV ラジオ等の初期には、 大活躍し今の電子工学の発展の基礎を築きました。 |
上記写真の様に大きさには、通常ラジオ等機器用として、大きいものから ST管、GT管、MT管がシリーズとして、あります。 最終的にはその殆どがMT管となりましたが、真空管の初期の頃、 また送信用、あるいは、大きな出力用として、ST管、GT管も 良く使用されていました。 現在も音質追求等一部の高級HiFi AMP で真空管は健在です。 |
現在は、殆どが半導体の トランジスタ、FET、IC、LSI の能動素子に 変わっていますが、オーディオ機器等の蛍光表示管 あるいは調理に使用する電子レンジのマグネトロンは、真空管の仲間になります。 |
