HADES-L Test GRC on Windows

● (No.1201) HADES-L Test GRC on Windows (2026年10月13日)
　-------------------------------------------------------

[HADES-SA と HADES-L の共通点]

HADES-L は AX.25 ではなく、独自の "GENESIS形式 800 bps FSK" である。
AMSAT-EA が公開している HADES-L のデコーダーのソースコードを見ると、
HADES-L でも明確に、上記と同じ仕様である。さらに、HADES-L の main.c
は、genesis_crc.h と genesis_scrambler.h を直接インクルードしている。
つまり、これは単なる名称の類似ではなく、実際の HADES-Lデコーダーが
GENESIS方式を使っていることが確認できる。HADES-L でも、HADES-SA と
同じ、GENESIS系のデータ復調・デコード形式を持っている。
https://www.amsat-ea.org/proyectos/


HADES-SA
MSB-first
CRC-CCITT-FALSE
FSK GENESIS 800 bd
初期値: 0x2C350000
多項式: x^17 + x^12 + 1
1600 Hz tone separation
Multiplicative scrambler

HADES-L
GENESIS CRC
GENESIS scrambler
多項式: x^17 + x^12 + 1
Scrambler初期値: 0x2C350000
CRC初期値: 0xFFFF


[HADES-SA ＋ Soundmodem]

60923hda.wav は、UZ7HO Soundmodem_for_HADES_SA_SpinnyONE.zip v0.05b 上に
HADES-SA の受信フレームが連続表示されていく。Soundmodem に連携する同梱の
KISSGENESIS.exe の Console画面には、SpinnyONE HADES-SA の packet type 13
packet type 11 (CODEC2 voice) などが表示されている。この 60923hda.wav は
GENESIS 800 baud FSK として正常にデコードできる実際のHADES-SA音源である。

HADES-SA, 60923hda.wav
#14185673, 2026-05-30 07:06:13
FSK 800 bps, 1600 Hz separation
Measured value Low:620 Hz, High:2220 Hz

参考SDM: E-Mail from UZ7HO, 11 Oct 2026
hs_soundmodem31.zip GFSK一般衛星用
erminaz.zip ERMINAZ衛星用
hadesl.zip  HADES-L衛星用
unne1b.zip  UNNE-1B衛星用
lilac2.zip  ASRTU-1/LILACSAT2/BY70/JAMX01衛星用
            LILACSAT2 uses FL114 mode, other sats FL223

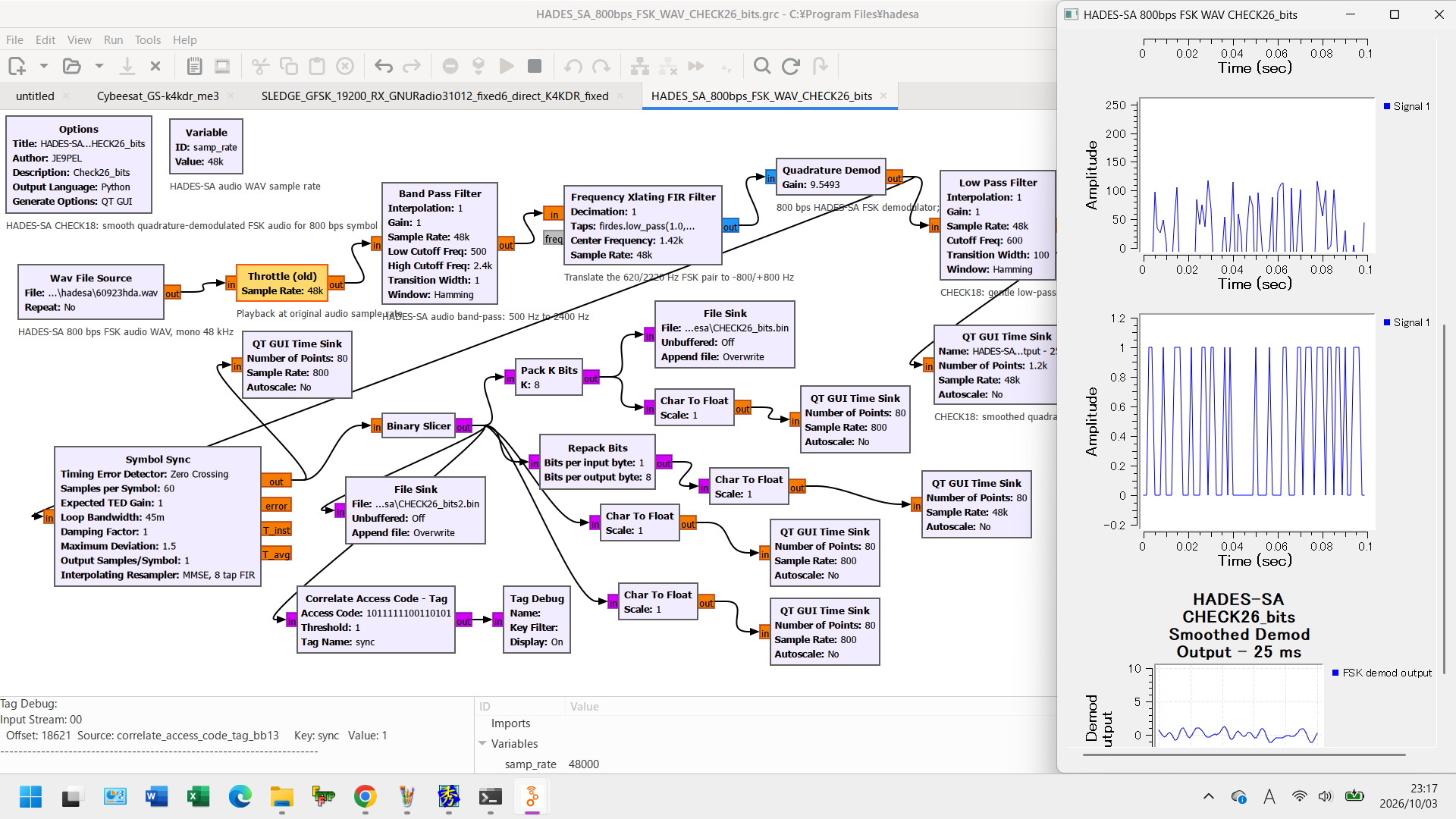

[HADES-SA ＋ GRC] (実験途中)
https://www.ne.jp/asahi/hamradio/je9pel/HADES_SA_800bps_FSK_WAV_CHECK26_bits.grc
