ある日ふと気が付いた症状

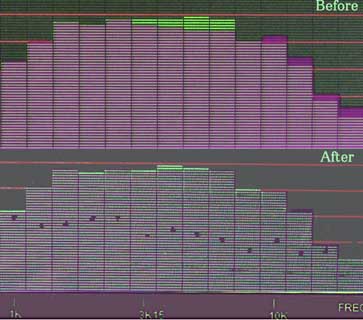

　最近、大音量で右の高域がひずむような気がしてきました。そこで、測定マイクを中高域ホーンの直前に置き、他のアッテネータは絞って、なるべくホーンだけの特性を図って1kHz〜20kHzの周波数特性を左右比較したのが下図の上段です（下段は修理後の特性、詳細後述）。

　　緑は右の音が大きな帯域、赤は左の音が大きな帯域。

3-6kHzで右chが、10kHz以上では左が大きい。これはなにか変です。ハーマンインターナショナルの修理担当に相談し、ダイヤフラム交換に出すことにしました。もちろん左右同時に交換します。

ホーンドライバーのはずし方は意外と難しい

　ウーハーのエッジ交換では、バッフル前面からユニットを取り外せましたが、ホーンドライバーは前から取れません。はずし方をハーマンのご担当者に電話で聞いてから作業開始です。

　

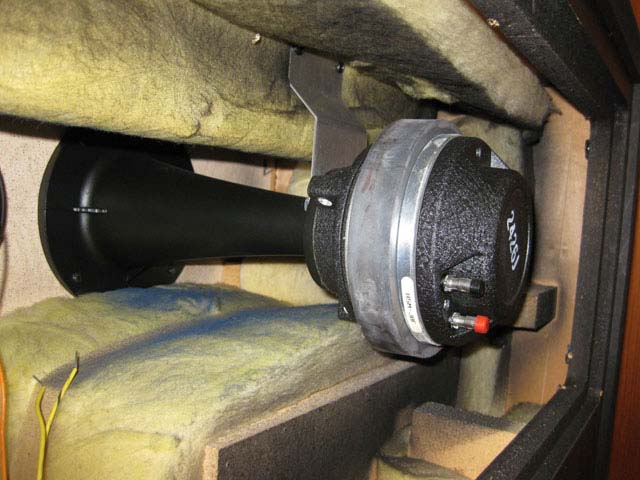

まずは、スピーカーボックス裏面のふたを外すと下のような状態。裏蓋のパッキンが融着しているので、このふたがなかなか取れなくて大変でした。

　次に、ホーンとドライバーをつなぐネジ３本を外すのですが、これも狭い場所での作業なので意外と難しい。

修理結果はきわめて良好

　なんとか外して修理に出し、待つこと約3週間。4月中旬に帰宅したホーンを取り付けて音を出してみると、すぐに比較的まともな音で鳴って拍子抜けしました。

　ただ、もちろんながら、鳴らしこみは必要。5月連休に集中して聴いているうちに落ち着いたように思います。

　修理後の特性は、本ページ最初の写真の下段です。確かに、ほぼ測定誤差の範囲で左右が揃いました。

　

　アッテネータ位置とデジタルイコライザーの調整は、もちろん大幅に変りました。周波数特性は前とまったくおなじターゲット特性に補正しましたが、それでも中高音の「音色」が変化し、聞きなれた4344の音でありながらも、カチッとした張りのある音です。　

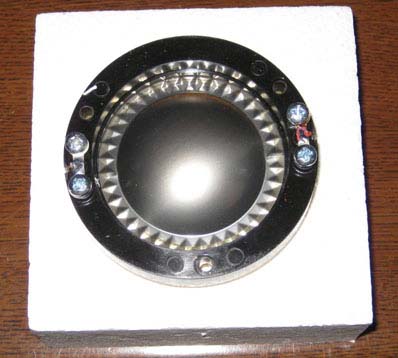

　返却された古いダイヤフラム（下の写真）では、２個とも「切れ」「穴」は見えませんでしたけれども、修理前はダイヤフラムがヘタッていたのだ、と思い知らされる明快な音の差でした。

　

　これが4344の本来の音だったのでしょうが、非常にゆっくりした経年変化なので、変化にまったく気が付かなかったです。ダイヤフラム左右交換で、9万円弱の投資。これはお得な投資でした。

　

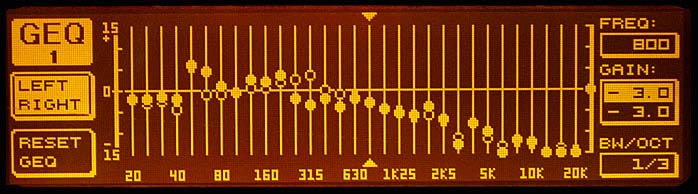

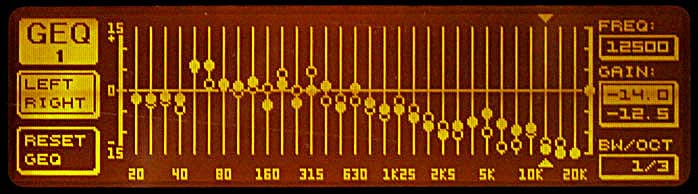

　修理前と修理後のDEQ2496のデジタルイコラーザーポジションを以下に示します。下段が修理後です。

　ホーンの受け持ち帯域（1.3kHz〜12kHz）を含む「600Hz〜20kHz」は左右差が減ったのがわかります。

　今回は、JBL4344のアッテネータと相互に調整を行い、出来るだけイコライザの左右差が少なくてすむよう、アッテネータを修正してみました。0.8kHz〜1.6kHzで差がないのはその効果です。

　なお、この際なので、スピーカーの配置も少し変更して低域の生特性も改善したので、低域も変っていますが、これは今回の修理とは関係ありません。（300Hz付近で左右の大小が反転するのは、部屋の非対称な構造に起因するので、変える事は出来ません。）

2013年5月
