更新:05/06/18 08:00
瞬間燃費計&燃料カットモニター
部品
- アナログマルチメータ(表示用)(M1015B等)
- トランジスタ(2SA1015等)、デジトラ(DTA***,DTC***等)
- 抵抗(500Ω,10kΩ,100kΩ等)
- コンデンサ(0.1μF等)
- 電解コンデンサ(10μF,33μF等)
- ダイオード(1SS133等)
- LED(表示用)
- 3端子レギュレータ(78L05等)
- ユニバーサル基板
- 配線材料

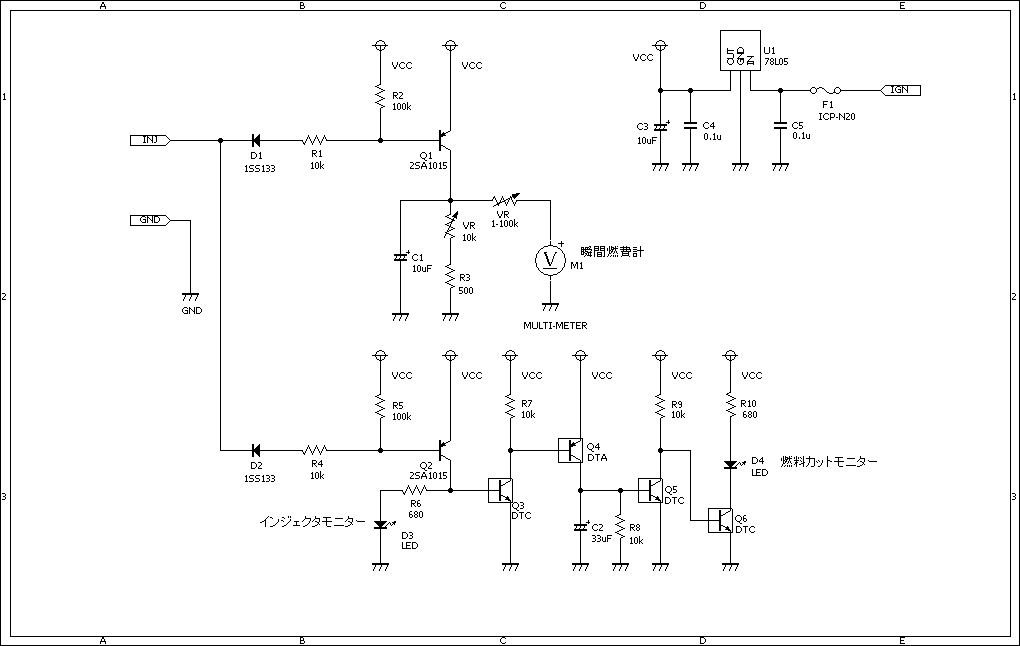

回路図

.
接続
- ECUのインジェクタ信号(INJ)に接続
- 電源はイグニッション連動電源(IGN)に接続
使い方
- (エコラン)バキュームメータの様に、針が振らないようにアクセルをコントロールする(燃費が良くなる)
- (燃費計)燃費マネージャー等で、見比べて針の位置(電圧)と燃費を確認(校正)して使う
- 燃料カットモニターを追加(05/06/18)
