バッテリ充電システム
部品
- 抵抗(10k、100kΩ等)(R4,R5)
- トランジスタ(DTC114Y,2SA830等)(Q1,2)
- リレー(5極2接点タイプ:エーモン 商品コード:1246)(RL1,2)
- PU-100U(シガーライターパワーユニット)(DC/DC)
- 安定化電源(DC PowerSupply)
- 配線材料

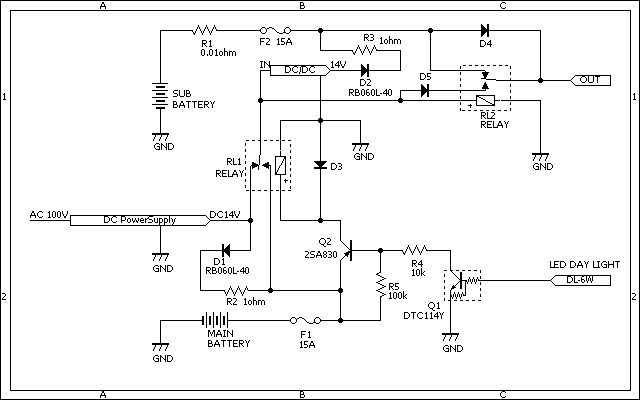

回路図

.
動作
- LED DAY LIGHT(DL-6W)の出力電圧でQ1をコントロールするように接続(エンジンがかかるとON)
- AC電源使用時とエンジン動作中は、サブバッテリを切り離して充電する様にした。
- PU-100Uの出力は14Vに変更。
- R1は、サブバッテリの電流測定用(0.1Ω/5W×10パラ)
- R2と3は、電流制限用(1.0Ω/10W)
- D4と5は、RL2の切替時の瞬断対策(05/06/18)
