ＱｕａｄⅡ型６Ｖ６ＧＴＰＰ

ＱｕａｄⅡ型６Ｖ６ＧＴＰＰ

　前章のチョロＱアンプの結果が良かった

ので、出力アップをねらいＯＰＴと出力管

を変更してチョロＱならぬ「中Ｑアンプ」

を組んでみました。

　前回のセットに使用したシャーシや電源

トランスは、本来は今回のセット用に入手

したものですし、チョロＱでは出力的に足

りないという方にも手頃なセットではない

かと思います。

　今回使用する６Ｖ６は、前章の６ＡＱ５とは最大定格が違うだけで特性自体はほぼ同じなので、回路と

しても出力管とＯＰＴの換装に伴ない電源や補正回路などを一部変更しただけで、基本的には前章の回路

を踏襲しました。

　また今回のＯＰＴは春日無線製なので、ついでに電源トランスも春日無線のもので揃えたのですが、こ

ちらは本来６ＢＭ８（１６Ａ８）用の規格になっていて、６Ｖ６をカソードバイアスで使うのには電圧的

にギリギリでした。そこでＳＧ電圧を目一杯上げ、またＯＰＴの一次抵抗値を低く設定して目標の出力を

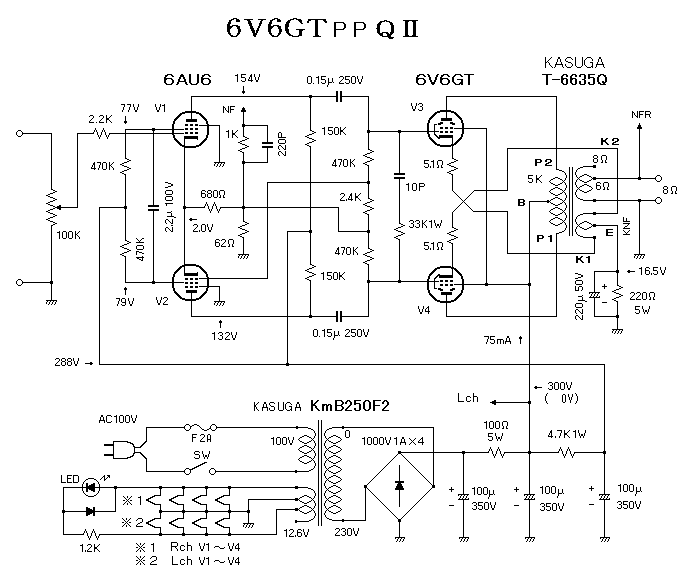

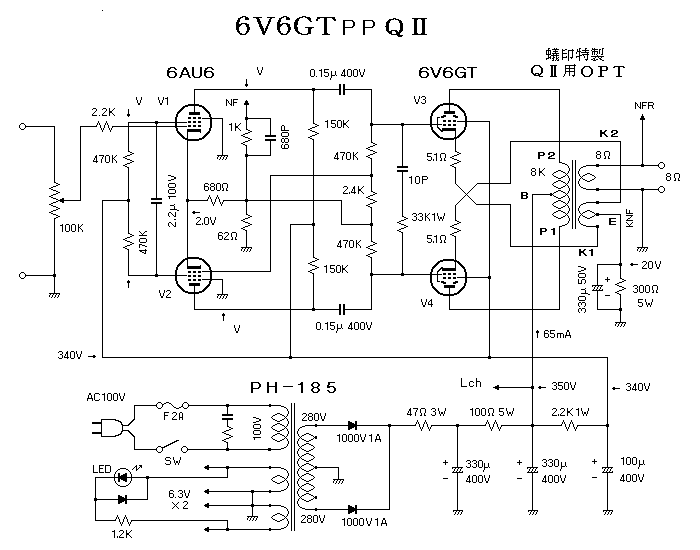

得ています。といことで以下のような回路になりました。

製作のポイントとしては

　ＯＰＴの推奨インピーダンスは５Ｋ：８Ωなのですが、二次巻線の６Ω端子に８Ωを接続して一次側

を６.７ＫΩとしています。また巻線の極性は図に示してありますが、これを間違えると確実に発振しま

す。最初の音出しの時に高価なスピーカーは繋がない方が良いでしょう。

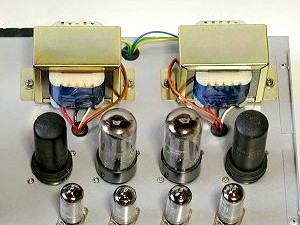

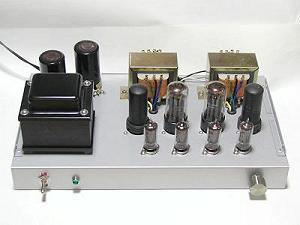

　一方で、出力管のペアがメタルとＧＴなので奇異に見えますが、手持ちの球でペア組みをしたらこの

ようになってしまいました。肝心な特性は合っていますし、付属のボンネットを被せてしまえば分から

ないので、今回はご愛嬌というところです。

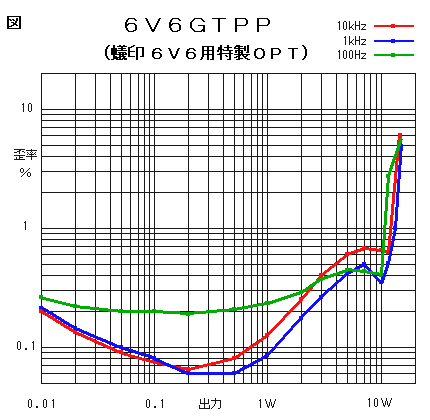

　諸特性

　既に述べているように電源　

電圧が不足気味なのですが、　

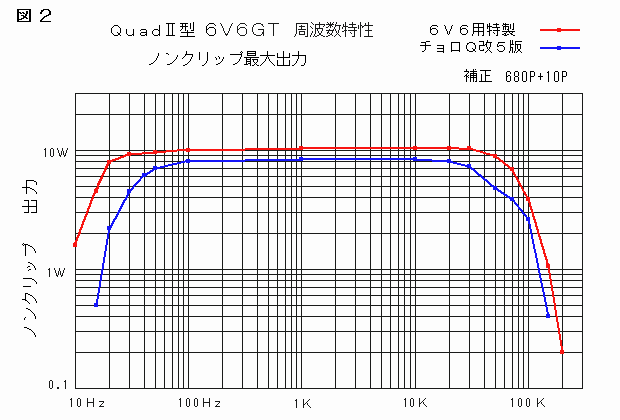

出力的には1kHzで何とか目標　

の１０Ｗを得ています。ただ　

OPTの低域特性が良くない様　

で（定インダクタンス型？）

100Hzの波形は９Ｗ付近でク　

リップしてしまいます。

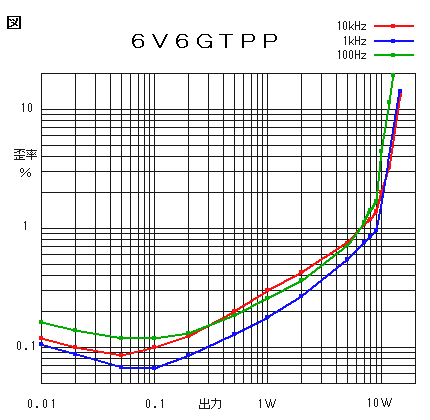

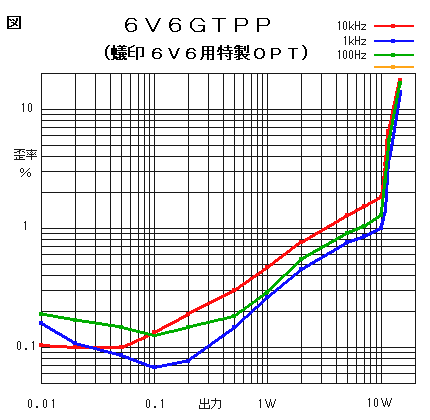

無歪出力10.4Ｗ　THD 1.8％

ＮＦＢ　約11.7ｄＢ + KNF

ＫＮＦ　約４.７ｄＢ

DF=6.7　on-off法１kHz 1V

利得 22.4dB(13.2倍) １kHz

残留ノイズ　０.４２ｍＶ

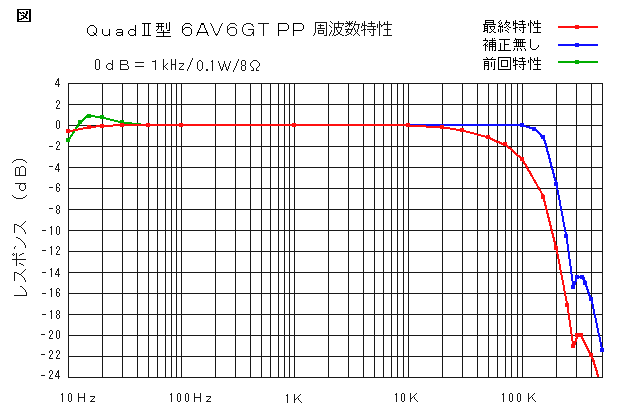

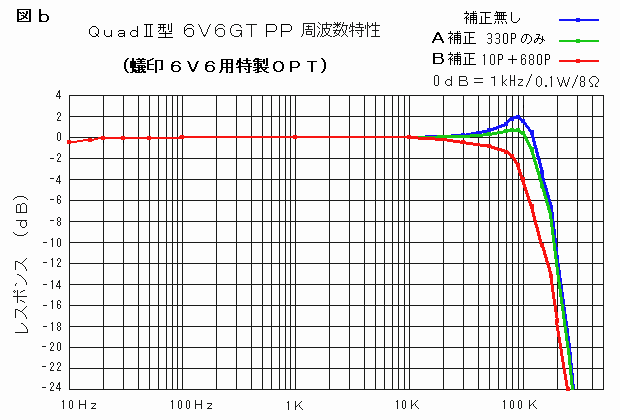

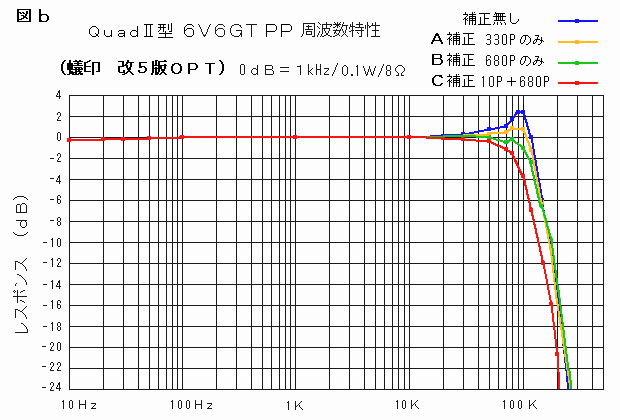

　今回のトランスも高域の特性は比較的素直で、補正無しでも目立った盛り上がり等は無かったのですが

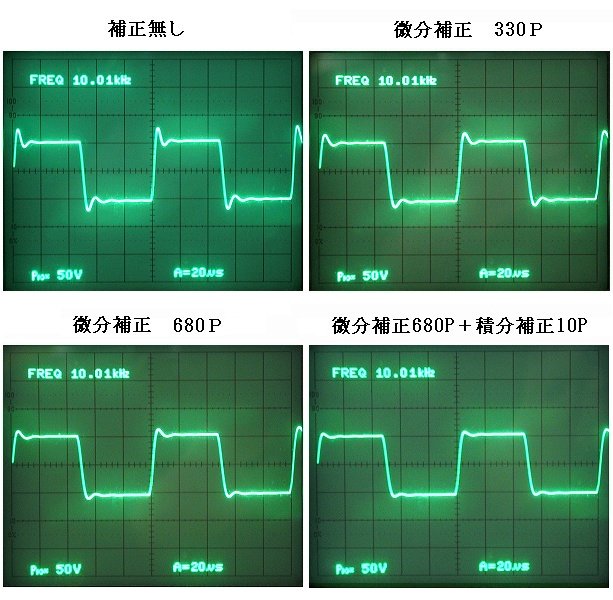

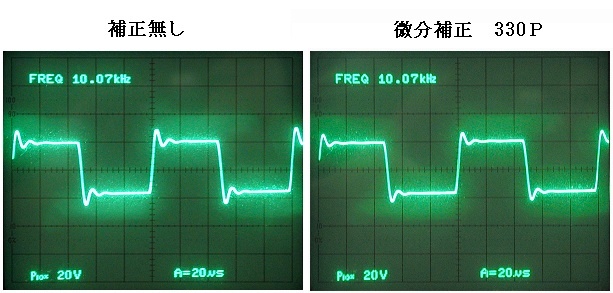

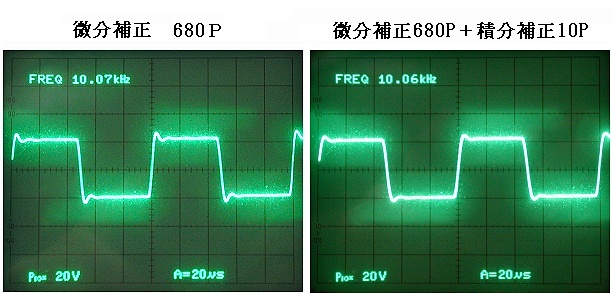

方形波応答ではやはりオーバーシュートが見られたので、軽く補正を掛けています。それでも -3dBでは

90kHz付近まで伸びています。

　また、初段や段間カップリングＣの低域時定数は当初チョロQアンプと同じにしたのですが、20Hz付近

で盛り上がり（上の図の前回特性）が現われてしまいました。今回のＯＰＴは定インダクタンス型なので

低域のカットオフが早めに来て段間のカットオフと重なってしまったようなのです。（下図参照）そこで

段間Ｃの値を増やして出力段のカットオフが一番上に来るようにしたら、上図の通りフラットな特性にな

りました。時定数配分の選び方として、これで正しいのかよく分からないのですが、今のところ安定した

動作をしているようです。

　　春日無線によると、このＯＰ

　Ｔのインダクタンスは約30Ｈで

　コア組みはスリット無しのバッ

　トジョイントだそうです。また

　設計時の特性でも30Hz付近から

　落ち始めるとの事でした。

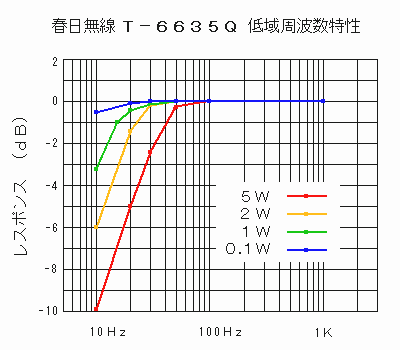

　　左の図は当セットに実装した

　時の出力別の低域特性で、これ

　を見てもカットオフとしては大

　体5Hz～30Hzくらいの範囲にな

　るようです。

　雑　　感

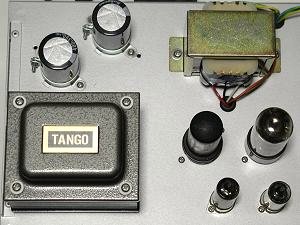

　初めから６Ｖ６で組むのなら、電源トランスは電圧に余裕のあるＩＳＯのＰＨ－１８５辺りの方が良い

でしょう。それと今回使用した春日無線のＯＰＴはすでに製造中止となっていて、現在では市販のKNF巻線

付小型トランスは皆無なので、今後は二次巻線をKNF巻線に流用する方法を検討する必要があるようです。

しかし、物によっては４Ω端子が正確に１６Ω巻線の1/2にはならないトランスもあるようなので、まずは

KNFに適するトランスを探さなければなりません。チョロＱトランスの入手を逃してしまった方にとっては

残念ながら道は遠いようです。
