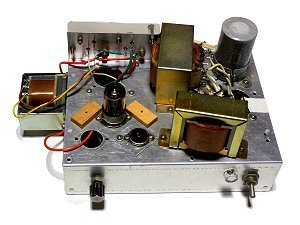

６Ｕ８Ａトラターボ 　試作アンプ




　家庭用ステレオセットが真空管式からト

ランジスターに切り替わる時期に、それま

で真空管式セットに使われていた出力管が

製造中止になってしまったので、真空管式

セットの回路や部品を、そのまま活用出来

るように、たまリントン回路やトラターボ

回路といった真空管とトランジスターとの

ハイブリッド回路が考案されました。

　それらの回路情報は、「手作りアンプの会」のホームページの「会員のページ」の中で、「たまリントン

とトラターボ」として詳しく解説されていましたが、残念ながら今は回路図が表示されなくなっています。

ただ私はそのページを丸ごとローカルディスクに保存していたので、今回挑戦してみる事にしました。

　手持ち部品の流用などでオリジナルの回路とは違ってますが、以下のようにドライバー管のカソード電流

を分流してベース電流として、パワートランジスターを駆動するという物で、ドライブ管の数倍の出力を得

る事が出来ます。

　気を付けなければならないのはトランジスターの耐圧で、出力トランジスターには通常の動作でも電源電

圧の倍の電圧が掛かるので、使用したトランジスターの耐圧は５００Ｖ以上の種類を選んでいます。さらに

カットオフ時にはパルスノイズも発生するので、ＯＰＴの１次側にパルスノイズ対策のコンデンサーも入れ

ています。そういう意味で、あまり電源電圧を上げられないのにＯＰＴは通常入手可能な１次側５ｋΩとし

た為に、出力的には３Ｗ程度しか得られませんでした。

　なおダーリントンとしたのは、これが上手く行ったら実用機としてのステレオ化も考えていたので、事前

にｈｆｅの揃う石を探したのですが適当なのが無く、手持ちの１０個以上の石を２個組み合わせてｈｆｅの

揃う組み合わせを作ったからです。オリジナルはｈｆｅ１０の単体のトランジスターとしていました。

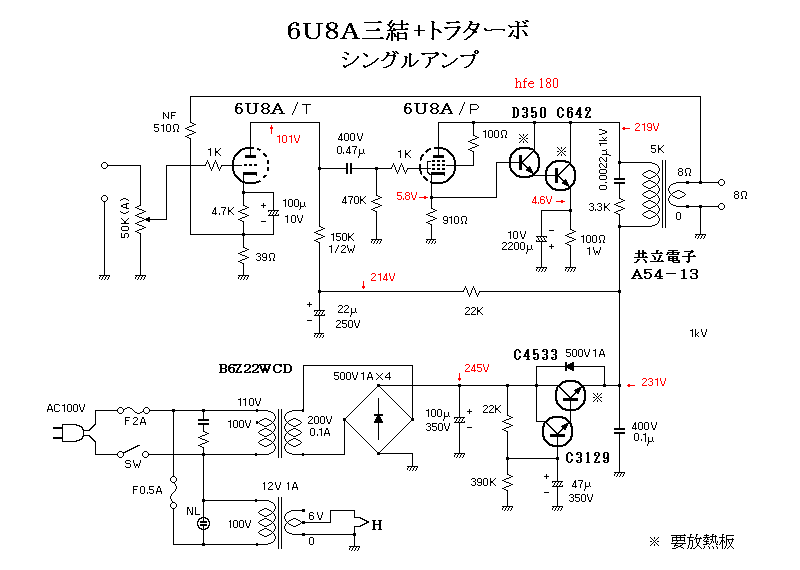

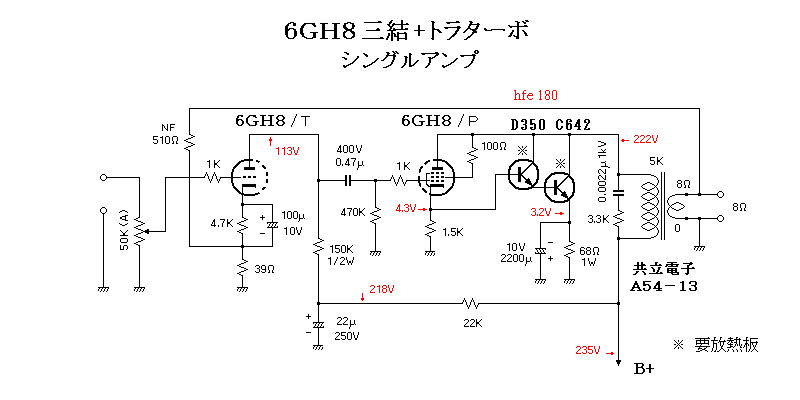

　という事で、以下のような回路になりました。






　　製作のポイントとしては

１．出力段に使用したトランジスターは手持ちの古いもので、現在は入手困難なので入手可能なものから選ぶ

　　しかありませんが、先に述べた理由で耐電圧の高いものを選ぶ必要があります。特にＶｃｂｏは高くても

　　Ｖｃｅｏが意外と低いものが多いので注意が必要で、どちらも５００Ｖ以上の耐圧のにして下さい。

２．ＯＰＴ１次側に入っているコンデンサーはパルスノイズ対策で、これも高耐圧のものにして下さい。容量

　　が大きいほどトランジスターは安全になるのですが、それだけ高域特性が低下するので、０．００４７μ

　　から０．００２２μ程度が良いと思います。オリジナルは０．００４７μでしたが、私の場合は予備の石

　　があるので、少し冒険をして容量を減らしましたが今の所は問題無いようです。

３．ＯＰＴは共立電子の「真空管用出力トランス　A54-13」ですが、本機ではＯＰＴの一次側にノイズ対策

　　の強力な補正が入っているので、定格が同じなら他社のＯＰＴでも問題なく使えるでしょう。ただ今回の

　　ＯＰＴの素の特性は、後ほど述べるように結構良さそうです。

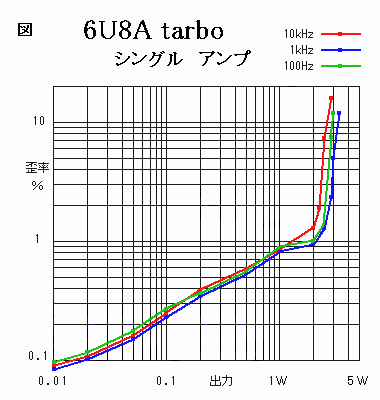

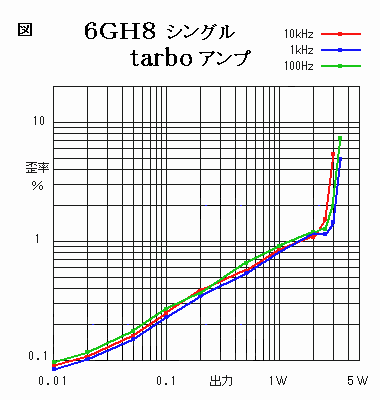

諸　特　性


　最大出力は、計算では３Ｗ以上得

られるはずだったのですが、実際に

は少し下回ってしまいました。ただ

ＮＦは２倍強なのにＤＦ値が高いの

が目を惹きます。バイポーラを５ｋ

Ωの高い負荷で受けているのが効い

て、さらにＣＢ帰還が掛かっている

のかも？


利得　１７.７ ｄＢ （7.7倍）

ＮＦＢ　７.４ ｄＢ （2.35倍）

ＤＦ= 14.3　on-off法 /１kHz 1V

無歪出力２.５Ｗ　THD１.３％/１kHz

最大出力３.０Ｗ　THD　５％/１kHz

残留ノイズ　０.２ｍＶ

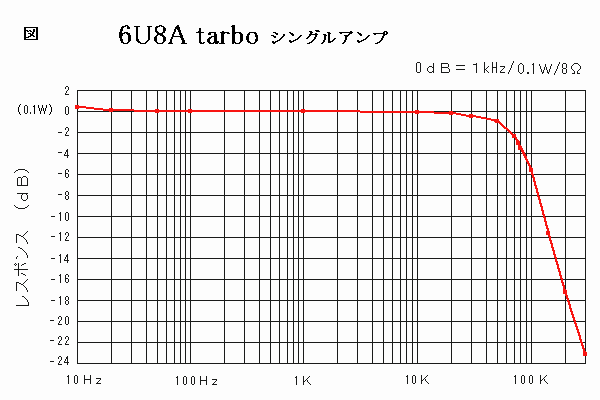

　次に周波数特性で、高域が伸びないのはパルスノイズ対策の所為で仕方ありません。それでも高域端に

山谷などは無くＯＰＴの特性を反映して素直に落ちています。ただ低域端が少し盛り上がっているのです

が、これは出力段のエミッタ抵抗に抱かせたケミコンの容量不足で、当初は４７０μＦにしたのですが、

大きく盛り上がっていたので容量を追加して下げたものです。この程度まで下げれば、音にも安定度にも

影響はないでしょう。最終的に１０〜７６ｋＨｚ／−３ｄＢの良好な特性が得られました。

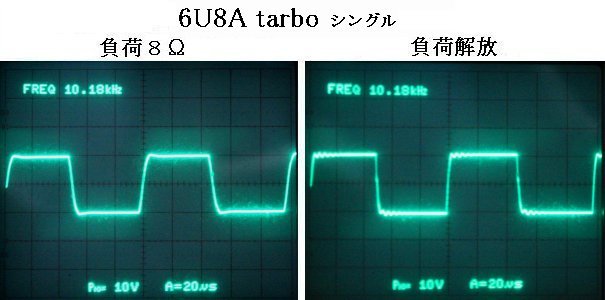

　最後に高域安定度の確認で10kHzの方形波応答も見たのですが、負荷開放でも波形の崩れは少なく全く

安定しています。これを見ても今回のＯＰＴの素の特性は、意外と良かったようです。


　今回のトラターボアンプの試作では、当初は高域特性は諦めていました。上記で述べたように出力トラン

ジスターの保護の為には、高域を犠牲にするしかなかったからです。それでもここまで伸ばせれば、実用上

は必要十分な高域特性を確保出来たように思います。



　後　　記

　この試作機をモノアンプ状態で聴いているのですが音的にも悪くは無いのです。当初はステレオ化を見据

えて部品の選別をしたのですが、内心では特性的に広帯域は望めずバラック実験で終わるように思っていま

した。しかしこの特性なら、試聴会に持ち込んでも皆さんの試聴に耐えられるのではないかと思うので、今

は本製作に傾いています。ただ本製作となると、１０Ｗものコレクタ損失になるトランジスターの放熱板も

しっかり確保しなければならず、（試作機では薄いアルミ板に貼り付けましたが、長時間動作の後はアルミ

板に触れないほど高温になってました。）そうなると結構面倒な組み立て作業になるので、この夏は思案し

ながら過ごす夏になりそうです。
